Как работает импульсный трансформатор / трансформатор своими руками / демонстрация

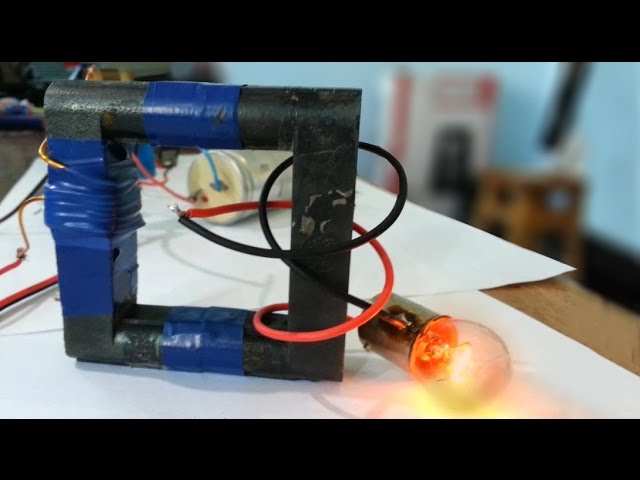

Самодельный трансформатор своими руками. Высокочастотный, Импульсный; видео демонстрация. (Ферритовый трансформатор) Сердечник трансформатора от ТВС-110ЛА из старого телевизора, на первичную обмотку подается ШИМ сигнал, ШИМ построен на TL494, Ключ на полевом МОП (MOSFET) транзисторе IRF540N (можно заменить например на IRFZ44N или аналогичные)
