USO DISJUNTOR CURVA C EM TODOS OS CIRCUITOS – EXISTE ALGUM RISCO?

Link para adquirir a Planilha de Cálculos Elétricos:

Link para adquirir a Planilha de Cálculo de Quadro de Cargas:

Link para adquirir a Planilha de Dimensionamento de Plantas Elétricas:
__________________________________________________
Se você gosta do canal Eletricity e quer contribuir para a geração de conteúdos de qualidade, então acesse uma das opções abaixo:

__________________________________________________
Receba conteúdos da Eletricity direto no seu e-mail! Cadastre-se através do link abaixo:

__________________________________________________
👇 Se liga nos nossos conteúdos 👇

__________________________________________________
Será que eu posso desprezar por completo as curvas dos disjuntores? Será que seguir apenas regas básicas com os tipos mais comuns de curvas é o suficiente?

Com certeza você já deve ter visto vídeos sobre curvas de disjuntores, inclusive aqui no canal. Geralmente, nestes vídeos os disjuntores são classificados de seguinte maneira em relação às curvas.

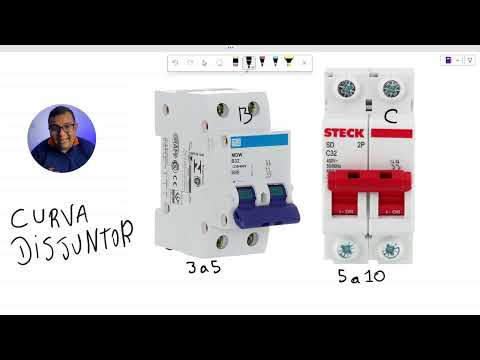

Curva B:
Um disjuntor curva B tem corrente de ruptura entre 3 e 5 vezes a corrente nominal e são usados, normalmente para cargas resistivas, que tem corrente de partida baixa.

Curva C:
Um disjuntor curva C tem corrente de ruptura entre 5 e 10 vezes a corrente nominal e são usados em circuitos onde a demanda de corrente para partida de equipamentos é mediana, normalmente cargas indutivas, como motores, sistemas de comando e controle, circuitos de iluminação em geral.

Curva D:
Um disjuntor curva D tem corrente de ruptura entre 10 e 20 vezes a corrente nominal e são usados em circuitos onde a corrente de partida é muito acentuada, como em grandes motores e grandes transformadores.

Até aqui tudo bem, é uma maneira de dar certo direcionamento aos disjuntores. Se analisarmos as curvas B, C e D notamos claramente que a indicação de um curva B para cargas resistivas está relacionada com o fato de termos baixas correntes de partida. É como um chuveiro ou forno elétrico. Como nestes casos, qualquer variação na tensão resulta em variação da corrente proporcionalmente, ou seja, quanto maior a tensão, maior a corrente, se eu estiver com um chuveiro de 25A de corrente, usando um disjuntor curva B de 32A, a atuação instantânea seria em 96A. Eu não consigo pensar em um motivo para que o disjuntor do meu chuveiro não atue nestas condições.

Já no caso do curva C para cargas com correntes de partidas elevadas, também faz todo o sentido. Por exemplo, se eu tenho um motor com corrente de partida 6 vezes maior que a nominal, é bem provável que um disjuntor curva B atue instantaneamente, impedindo o funcionamento, coisa que não aconteceria com o curva C.

Para o curva D, o raciocínio é quase o mesmo do curva C. Se minha carga tem corrente de partida 12 vezes maior que a nominal e não quero que o disjuntor atue na partida, preciso usar o curva D, pois, neste caso certamente um curva C ou B atuariam.

Muito bem, será que só isso é o suficiente para determinar a curva de um disjuntor? Será que existe um outro fator a ser observado? A resposta é sim. É preciso analisar a corrente de curto circuito.
Os condutores elétricos que conhecemos tem além de resistência elétrica, uma parcela de reatância indutiva a interação entre estes dois componentes resulta no que conhecemos como impedância que é dada em ohms.

Para ser bem simples, o curto ocorre quando eu não tenho carga, então tenho a tensão do circuito sobre uma série de a impedâncias. São elas:

Impedância dos cabos do meu circuito até o QDC,
Impedância dos cabos do meu QCD até meu medidor,
Impedância dos cabos do meu medidor até meu Trafo,

A corrente de curto seria obtida com a divisão da tensão do circuito por essas impedâncias e quanto mais longo o circuito maior a impedância, consequentemente, mais baixas as correntes de curto. Em resumo, um curto no seu padrão de entrada tem maior intensidade do que um curto em um circuito na tomada de sua casa.

Se eu tiver correntes de curto circuito muito baixas e usar um disjuntor curva C é possível que o tempo de atuação maior, prejudique os condutores do meu circuito.

Muito bem pessoal, mostramos que a corrente de curto circuito faz muita diferença e é de extrema importância na determinação da curva do disjuntor. Então podemos acrescentar ao curva B a utilização em circuitos longos com correntes de curto de baixa intensidade.

Até a próxima.
