Lira Sapr Совместный расчёт каркаса с основанием

=================================================================================

=================================================================================

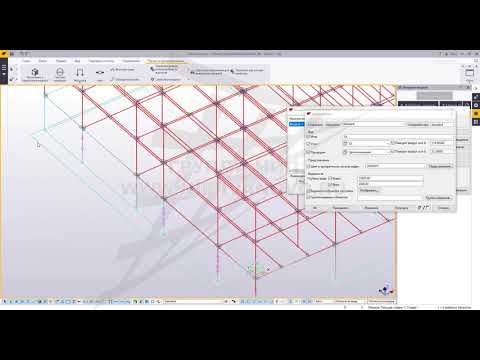

В этом уроке мы рассмотрим решение задачи по совместному расчёту стального каркаса с грунтовым основанием в программе Lira SAPR. Расчёт выполняется с применением одноузлового конечного элемента КЭ51. При задании одинаковой жёсткости под все колонны каркаса наблюдаются неравномерные деформации и перераспределение усилий в конструкциях каркаса. Данного явления можно избежать, если моделировать разную жёсткость основания под крайние и средние ряды колонн. Жёсткость основания регулируется путём изменения ширины фундамента (для фундамента мелкого заложения) и количеством свай в свайном фундаменте.

[roMeoL]

согласно СП24 определение осадки свайного фундамента методом послойного суммирования на условную ширину фундамента проводится для группы свай более 25 штук. Для малой группы свай, менее 25, осадка свай рассчитывается как осадка одиночной сваи + дополнительная осадка от свай в зоне влияния.

[cldg]

А какие узловые связи наложены на вторую раму? (x, uy) по всем опорным узлам?

[timaufa]

Алексей, огромное спасибо. Всего 5 минут просмотра и полчаса эксперимента перевернули мое представление об элементарных конструктору вещах. Единственное, вы не отметили необходимость закрепления связей в узлах. Первый же расчет и у меня ГИС - рама разъехалась в разные стороны (а я экспериментировал уже пространственную раму). Не могли бы Вы прокомментировать какие связи нужна задавать здесь? И еще такой вопрос: Если у меня фундамент ленточный (не столбчатый) или свайный с ленточным ростверком, как мне определить С1, если осадка распределяется? брать осадку с узлом? Заранее благодарю.

[Александр-фшц]

А Вы обучаете работе в "Лире" лично или в группах?

[ан]

Цифру которую вы ввели для 51 элемента это расчетное сопротивление грунта?

[asastana]

как определить жесткость шарнирного узла по осям ?
