Как проверить диод мультиметром?

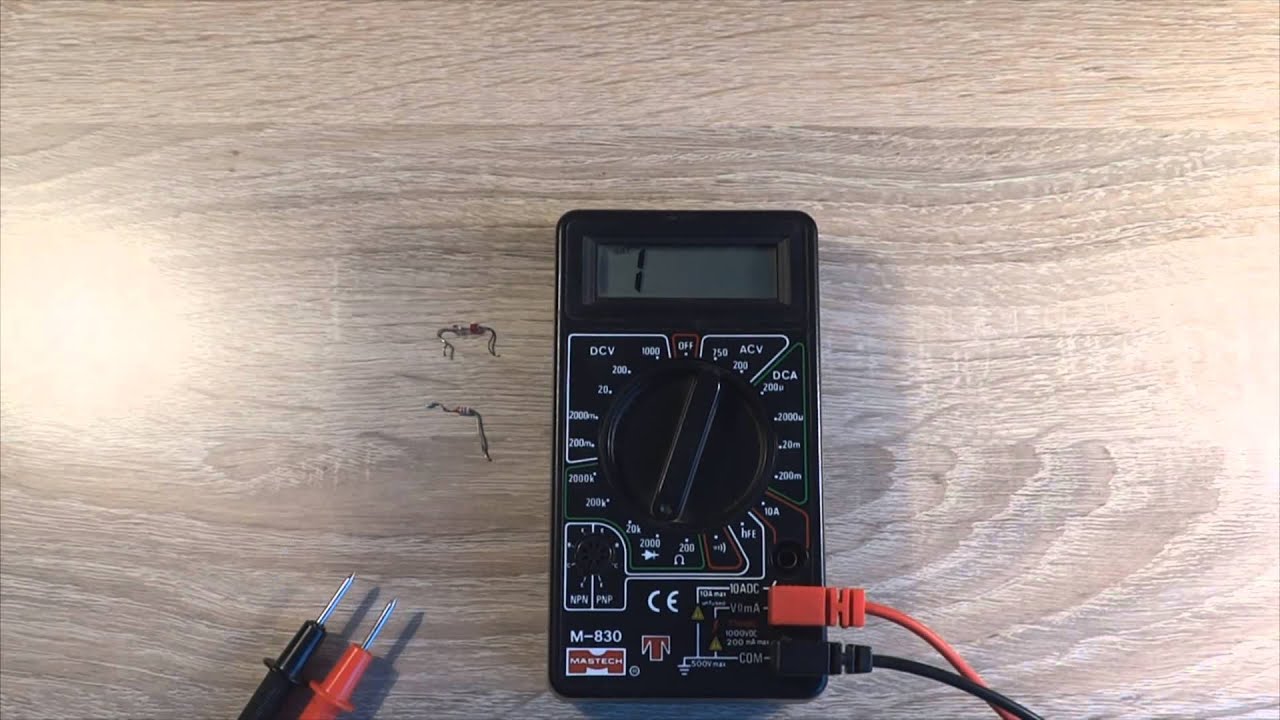

Как проверить исправность диода с помощью мультиметра (тестера) M-830? Как определить, где у диода анод и катод?
В этом видео приводится методика проверки полупроводниковых диодов.

[александрфенев-жь]

Большое Спасибо! Краткость-сестра таланта!...:)

[kingvorgg]

Ну как такому автору не поставить лайк? 🤔👍

[d.karlito]

говоришь четко поэтому и много лайков у вас

[jazz]

Это реальное сопротивление? При таких значения (500-1000 Ом) будет вероятно очень большое падение напряжения. Например если нужно выпрямить переменный ток 12 В, то какое будет напряжение на выходе диодного моста с таким сопротивление?

[СтаниславПоезжалов]

молодец умничка все правильно верно научил.

[ДмитрийСамсонов-фж]

Автор ошибся, то что он мерил это не сопротивление, а падение напряжение в милливольтах.

[evgeniy_o_raznom]

Скажите пожалуйста, что показывает мультиметр в режиме проверки диода (прозвонки), падение напряжения или сопротивление? Дело в том, что очень многие мастера проверяют катушку тахогенератора на двигателе стиральной машины используя режим прозвонки. Становятся щупами на концы катушки, крутят вал двигателя и говорят "вот видите сопротивление изменяется, значит тахогенератор исправен". И ладно если бы это я услышал от одного мастера, это сплошь и рядом. И тут я засомневался. Проверил мультиметром ТЭН обогревателя в режиме омметра и в режиме проверки диода. В обоих случаях мультиметр показал 82. Так что же показывает мультиметр в режиме прозвонки?

[ЛенарВагапов-оы]

Здравствуйте добрый день скажите пожалуйста у меня есть небольшая плата от фонарика ТРОФИ TL52 я отпаял плату она обесточена на плате отпаял конденсатор осталось только 5+-6 световых резисторов 1 транзистор 1 переключатель яркости там есть 6 диодов это скорее всего диодный мост и неподалеку ещё, 2 диода проверил тестором в одном положении показывает 3х значное число меняю щюпы местами пол секунды моргнуло 3значное число и потом показывает 1 все 6 шт так показывают это как они исправны???

[Mr.T-HUX]

Спасибо за видео. Но у меня немного другая ситуация. Я выпаял диоды и в одну сторону прозванивается 7 Ом, а в обратную от 0.5 до 1.2 МОм на всех трёх диодах с моей платы. Мультиметр UNI-T UT123, он может автоматически определять тип напряжения, но в прозвонке у него есть селектор.. Не могу понять, это мультиметр отображает так или диоды таки пробиты.

[wanderer_wonder]

видео бред. автор ставит на прозвонку диода. мерит падение напряжения, но говорит что это сопротивление диода. в учебниках для кого пишут что сопротивление диода при прямом включении очень мало? иначе бы падение на этих диодах не было бы сотни милливольт. а РЭ по мультиметру (тестеру) M-830 для кого? цитирю РЭ : '1. Черный щуп в "СОМ", красный - "V, Ω, A".
2. Переключатель в положение
3. Соединить красный щуп с анодом, а черный - с катодом проверяемого диода.
4. На дисплее будет прямое падение напряжения в мВ. Если
диод включен наоборот, то будет выведена цифра "1". "

[youAspin]

345 мили вольт показывает мульти метр, он показывает падение напряжения на диоде в данном режиме.

[Борис-хрш]

А как проверить высоковольтный столбовой диод, например КЦ106г? Спасибо.

[nikniklev]

Здравствуйте! При ремонте блока питания столкнулся со странным явлением. На выходе нет никаких напряжений. Начал проверять целостность радиокомпонентов. При проверке двух резисторов по 10к каждый, включенных параллельно, обнаружил, что вместо 5к мультиметр показал 2, 5к. Оказалось, что эти два резистора зашунтированы ДИОДОМ HER205, который звонится в обе стороны с сопротивлением 5к. На других диодах это не наблюдается. Кроме того, при проверке мультиметром в режиме прозвонки диодов, данный диод звонится штатно. Что подскажете?

[самсонжелезный-ви]

А куда включать красный вход и черный, там три отверстия

[СмотрелВокно]

Тебе нужно лучше питаться, а то и говорить не можешь.

[artembul]

нельзя было сразу обьяснить показать про вв диоды как проверить как определить анод катод, или не вкурсе?

[пётриваныч-тб]

а если в даташите полевого транзистора указан открытый сток-исток 0, 24-0, 3 ома, а мультиметр показывает 180, выставлено на мультике 2 к и тоже самое в режиме прозвонки, может я чего то не так понял или транзистору конец

[ratok]

Ролик безсмысленный, нет объяснительного видеоряда. Зачем снимать это? Профи этот ролик смотреть не будут, а для дилетантов нужна и картинка.

[-fkyf]

Майстер ты бы лучше показал как проверить ДБ-3 ИЛИ КАК ПРОВЕРИТЬ ТДКС На исправность А НЕ ЭТУ ЧУШЬ
