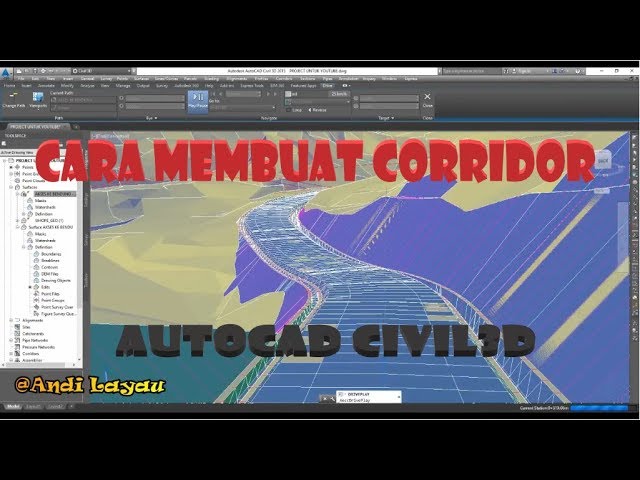

Tutorial Autocad Civil 3D Membuat Corridor Jalan

Tutorial Autocad Civil 3D Membuat Corridor Jalan
Autocad Civil3D adalah sofware Khusus untuk infrastruktur, Perencanaan Jalan dan Masterplan.
Berikut ini adalah salah satu tutorial cara membuat Corridor untuk akses Jalan:
1. Klik Tool Bar Corridors lalu pilih klik Create Corridor
2. Setelah muncul bagan Create Corridor rubah name lalu pilih
Alignment, Profile, Assembly & Target Surface yang telah di buat
di sesi video sebelumnya kemudian klik Ok
3. Setelah muncul bagan Baseline and Corridor Parameters klik
tabel angka Frequency dari 25 m menjadi 1 m lalu klik Ok.
4. Setelah Corridor jadi klik kanan coridor tersebut pilih klik
Corridor Properties.
5 Setelah Muncul Bagan Corridor Properties klik tabel surface pilih
gambar jalan sebelah kiri atas Create A corridor surface lalu klik
specify code tanda + di sebelah kata Top.
6.Masih di bagan Corridor Properties klik tabel Boundaries lalu klik
kanan nama corridor tadi kita buat lalu pilih corridor extents as
outer boundary kemudian klik Ok.

selesai
selamat mencoba.
