Nastavení stromu Feature Manager - SOLIDWORKS tipy česky - cz / sk

V dnešním videu si ukážeme, jak si můžeme pomocí nastavení stromu Feature Manager zjednodušit naši práci. Pojďme si ukázat jaké máme možnosti nastavení.

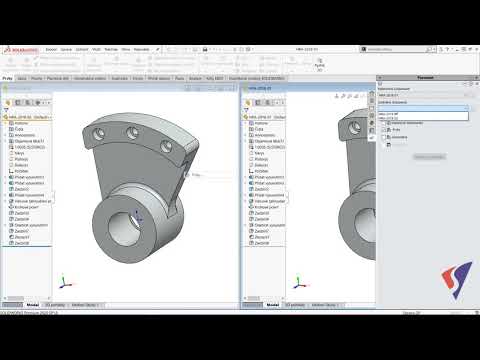

Začneme v dílu. Klikneme pravým tlačítkem na díl a vybereme volbu „Zobrazení stromu“. Zde můžeme vidět několik možností nastavení zobrazení stromu. Ukážeme si několik z nich.

Máme zde možnosti „Zobrazit názvy prvků“ a „Zobrazit popisy prvků“. Zde musí být jedna možnost vždy aktivní. Ve výchozím nastavení jsou popisy prvků stejné jako názvy prvků, je tedy potřeba popisy prvků nastavit. Do popisů prvků si můžeme nastavit termíny, které nám umožní rychlejší orientaci ve stromu historie. Název a popis prvku nastavíme ve vlastnostech prvku.

Přejděme do sestavy. Za názvem sestavy a jednotlivými díly můžeme vidět názvy konfigurací a názvy stavu zobrazení. Pokud máme je jednu konfiguraci nebo jeden stav zobrazení, tak tyto popisy jen znepřehledňují strom historie. Možností „Nezobrazovat názvy konfigurací/stavu zobrazení, pokud existuje pouze jeden“ tyto názvy konfigurací vypneme. Jak můžeme vidět u dílů se popisky vypnuly, ale u sestavy popis zůstal, protože celá sestava má více konfigurací.

V sestavě máme díly, které mají pouze číselné názvy. Z tohoto důvodu může být orientace ve stromu historie komplikovaná a nepřehledná, ale můžeme si pomoct možnostmi „Zobrazit názvy součástí“ a „zobrazit popisy součástí“. Aktivujeme možnosti „Zobrazit popisy součástí“. Vidíme, že se u dílů sestavy ukázaly slovní popisy, které nám usnadňují orientaci ve stromu. Popisy jsou v základním nastavení stejné jako názvy souborů. Abychom mohli zobrazit popisy součásti musíme udělat následující kroky. Jako první půjdeme do možností systému a v záložce obecné si vybereme vlastnost souboru, která má být použita jako popis, v našem příkladu je to vlastnost Description. Poté přejdeme do dílu a ve vlastnostech souboru nastavíme hodnostu vlastnosti Description. Máme tedy číselný název a slovní popis součásti.

V sestavě máme ještě jednu užitečnou možnost nastavení zobrazení stromu. Pokud máme v sestavě více dílů nebo podsestav se stejným názvem, můžeme pomocí možnosti „Seskupit instance součásti“ tyto díly nebo podsestavy seskupit do jedné položky. Vysokým počtem stejných dílů se strom historie stává dlouhým a nepřehledným, pomocí této možnosti si můžeme strom historie velmi zpřehlednit.

Další nastavení stromu najdeme v možnostech systému. Zde v záložce Feature Manager můžeme nastavit další funkce jako „Zadat název prvku při jeho vytvoření“ nebo „Pohyb ve stromu pomocí klávesových šipek“. Zde ale také můžeme zapnout jednu užitečnou funkci „Zobrazit přeložené názvy prvků ve stromu Feature Manager“. Pokud tedy pracujeme na modelu, jehož prvky jsou vytvořeny v cizím jazyce, můžeme mít u prvků zobrazeny názvy v jazyce českém.

Takto jednoduše můžeme nastavit strom Feature Manager a přizpůsobit si tak strom našim potřebám.
