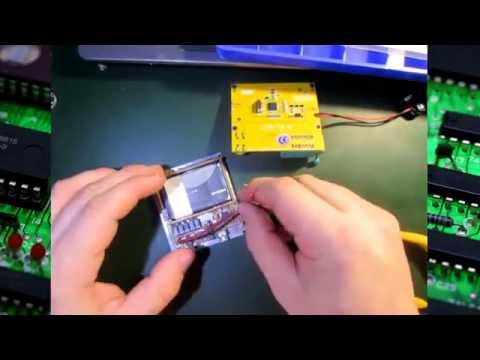

Аппаратная доработка Transistor Tester (ESR tester)

Третье видео из серии материалов про Transistor Tester (ESR tester).
Обзор был снят (на родной прошивке), затем было видео про программную доработку (перепрошивку) тестера.
Пришло время рассказать про аппаратные доработки прибора.

Содержание:
00:00 - BOT
00:13 - введение
01:07 - замена МК
02:09 - установка разъёма питания
04:14 - замена кнопки Test
04:51 - замена ZIF-панели
07:23 - доработка схемы питания
10:00 - замер потребления тестера
11:28 - замена резисторов в цепи измерений
18:03 - выводы

Контакты:

Смотрите также:

[-]

Максим, спасибо за то что поделились своей доработкой, особенно той, что связана с точностью измерений (подбором делителей) а также сохранения напряжения источника мобильного питания!

[КотВасилио-нб]

Автор, а не эти ли самые резисторы прибор замеряет и вносит в погрешность измерений в режиме калибровки? Если это так, то на кой паять...

[serzh]

Спасибо, очень познавательно, наметил и себе план доработок. Очень подробное видео, в пример другим авторам тематики

[stasl]

Очень интересно...Хотелось бы увидеть тесты тех же емкостей (что были ранее), после доработки (замены резисторов) ...Насколько точнее стал прибор? И стал ли он определять дросселя на феррите, которые в предыдущем видео не видел? Если не сложно, выложи видео пожалуйста. )))

[vukisuper]

Спасибо за видео. Хорошо рассказываете.

[ВладимирИльин-бэ]

видео мне понравилось. Очень понравился такой творческий и скурпулезный подход... но вот выравнивание номиналов входных резисторов можно было не делать, это делает программа при замыкании контактов и самотестировании, по сути определении величины поправки на разброс по каждому каналу для дальнейших расчетов. .. мне так кажеться

[PVNIvKam]

спасибо, доработал по Вашей рекомендации

[rebel]

На какой частоте прибор измеряет ЕСР? Потому что например электролитические конденсаторы не предназначены на высокие частоты в отличие от керамических. Отсюда ЕСР напрямую зависит от частоты на которой проверяется это значение...
Было бы хорошо, если бы можно было самому вибирать тестируемую частоту.

[nihonam]

А можно ли заставить этот девайс работать с компом?
Чтобы он после тестирования элемента посылал в юсб чего он там намерял в виде строки данных, которую можно будет в файл писать. Чтоб таким образом быстро создавать БД по имеющейся комплектухе.

[DodgerEcho]

Я думаю калибровка не просто так придумана, при замыкании контактов эти резисторы на которые вы заморочились учитывались...

[ninapavlova]

Максим, не подскажете у меня тестер от Вячеслава Еременко, я так понимаю, на предыдущей версии Atmega. Почему он отображает всего пару секунд показания и потом пишет timeout / Что можно сделать, чтобы отображал долго показания?

[petryak]

Здравствуйте, Максим.Такой-же пришёл с али но кроме подсветки дисплея ни чего на экране нет ни какой информации, что может быть .

[Guraba_AzE]

А я взял нерабочий мультметр выташил все внутренности поместил туда тестер и подпоял к 3 обычным гнездам 1, 2 и 3 удивился почему на zip е показывает одно сопротивление а через разьёмы тестера другойе видемо ленивость зачистить флюс была этому причиной. Благодарю за полезные советы

[avsem]

Желательно сделать доработку по защите прибора от разряда не разряженного конденсатора.

[victorkaplansky]

Спасибо за видео, но один момент вызвал недоумение.
Вы добились увеличения точности резисторов делителя на 470к и 680к c 0.3% до 0.03% используюя прибор с точностью измерения резисторов в 1% ?!

Кроме того, подозреваю что там важнее не близость параметров между резисторами в цепях разных ног, а близость к известному заранее соотношению 470/680. Что скажете?

[alexglecovich]

Вопрос. Не пытались-ли Вы расширить память АТМ 328 за счёт подключения внешней микросхемы памяти?

[ukbxkzk]

неясно как доработка отразилась на точности прибора. как пишут многие - точность применяемого мультиметра недостаточна для такой операции.

[vertexvertexqwerty]

Спасибо очень помог с выбором, заказал себе такойже. Подскажи пожалуйста, что за элемент над надписью с18, маленький братик оторвал пока на работе был, без него работает, но очень хочу восстановить оригинал.

[jdoe]

Всё замечательно, но от музыки уши пухнут.

[volnorezzzvv]

красава! 10:30 вы включили прибор и он показал 24 пф, это я так понял провода с крокодилами имели емкость или я чтото упустил из вида? если провода, то как быть при измерении емкости ? грамотное видео подписка оформлена + лайк
