Second CPU Intel 4040, 625 KHz (1974) & 320 bit RAM, CPU Z80 Mostek MK3880P 2,5 MHz

Показать описание

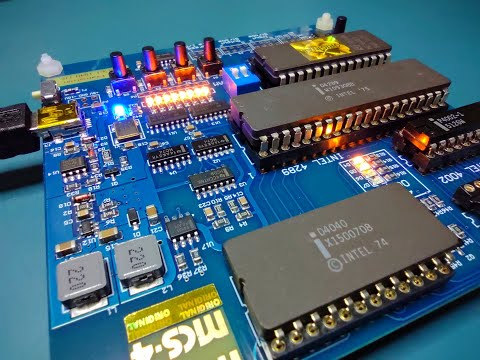

💾 Intel 4004 / 4040 vývojový kit ❤️

☑️ Frekvence CPU: 625 KHz, 740 KHz maximum
☑️ RAM: 320 bit, Intel 4002. Datum uvedení 1971, 320 bitová PMOS RAM, organizace: 80 x 4-bit
☑️ EPROM: maximum 8 KB (přepíná se po 2x 4KB)
☑️ 4 bitový řadič paměti Intel 4289

CPU Intel 4040 je generačně druhý a také poslední čtyřbitový mikroprocesor firmy Intel na světě, je to přímý následovník Intel 4004. Byl uveden na trh na podzim roku 1974 ve třech 24 pin DIL provedeních. Navrhli jej Ted Hoff, Federico Faggin, Stan Mazor, Masatoshi Shima. Procesor může adresovat maximálně 640 bitů RAM a maximálně 8 kB ROM. Na rozdíl od svého předchůdce 4004 má Intel 4040 osmiúrovňový stack, 14 nových instrukcí (celkem tedy 60) a 8 dalších registrů navíc. Disponuje i hardwarovým přerušením s možností zrcadlení registrů. Provozní teplota je omezena na 70 °C. Jeho spotřeba byla celkem 0,6–0,9 W a vyžaduje napájení -15 ± 0,75 V. Intel 4040 měl v roce 1974 takový výkon, jako celý sálový počítač z roku 1946.

💾 Detaily CPU Intel 4040:

Rok uvedení 1974
Výrobní proces 10 μm, technologie PMOS
Počet jader 1
24 pinové keramické pouzdro
Frekvence 740 KHz (maximum)
Paměť programu v ROM 8 KB, 2x4 KB (přepíná se)
Patice 24 pinů
Datová sběrnice 4 bitová
Počet tranzistorů 3000
Rychlost jádra je max. 0,74 MHz

💾 Mostek MK3880P / Z80 CPU tester ❤️

☑️ Frekvence CPU: 100 KHz, 2,5 MHz maximum
MK3880P je 8 bitový mikroprocesor Z80

Zilog Z80 je třetí osmibitový mikroprocesor na světě jeho předchůdci byl Intel 8008 a Intel 8080. Z80 je navržený firmou Zilog a prodávaný od července 1976. Byl široce používán jak ve stolních počítačích tak pro armádní účely. Z80 a jeho klony tvoří jednu z nejvíce používaných CPU sérií všech dob, dominoval trhu s osmibitovými počítači od začátku 70. až do poloviny 80. let 20. století. Pro Frederika Faggina - architekta Z80 procesor poprvé vyrobila firma Mostek pod označením MK388P. Po velkém úspěchu a velkém prodeji F. Faggin postavil firmu Zilog. Nová firma poté plně převzala veškerou výrobu tohoto slavného procesoru. Mostek MK 3880P je tedy vzácný, prvý typ procesoru Z80.

💾 Detaily CPU Mostek MK3880P:

Rok uvedení 1976
Výrobní proces 5 μm, technologie NMOS
Počet jader 1
40 pinové keramické DIP pouzdro
Fyzická paměť maximálně 64 kB
Podpůrné obvody integrované přímo na čipu, jakož i integrovaná technologie dynamického obnovování DRAM pamětí
Napájení: 5V ± 5%
Provozní teplota: 0 - 70 ° C
Maximální ztrátový výkon: 0,79 Watt (2,5 MHz)
Datová sběrnice 8 bitová
Adresová sběrnice 16 bitová
Počet tranzistorů 8 500
Rychlost jádra je max. 2,5 MHz

💾 Intel 4004 / 4040 development kit ❤️

☑️ CPU frequency: 625 KHz, 740 KHz max
☑️ RAM: 320 bit, Intel 4002. Release date 1971, 320 bit PMOS RAM, organization: 80 x 4-bit
☑️ EPROM: maximum 8 KB (switches by 2x 4KB)
☑️ Intel 4289 4-bit memory controller

The Intel 4040 is the second generation and also the last four-bit Intel microprocessor in the world, it is a direct successor to the Intel 4004. It was launched in the fall of 1974 in three 24-pin DIL versions. Proposed by Ted Hoff, Federico Faggin, Stan Mazor, Masatoshi Shima. It can address a maximum of 640 B RAM and a maximum of 8 kB ROM. Unlike its 4004 predecessor, the Intel 4040 has an eight-level stack, 14 new instructions (a total of 60) and 8 additional registers. It also has a hardware interrupt with the ability to mirror the registers. Its consumption was a total of 0.6-0.9 W and requires a power supply of -15 ± 0.75 V.

💾 Intel 4040 CPU Details:

Launch year 1974
Production process 10 μm, PMOS
Number of cores 1
24 pin ceramic housing
Frequency max 740 KHz
Program memory 8 KB, 2x 4 KB (switches)
24-pin socket
4-bit data bus
It consists of 3000 transistors
The core speed is 0.74 MHz

💾 Mostek MK3880P / Z80 CPU tester ❤️

CPU frequency: 100 KHz, 2.5 MHz maximum
The MK3880P is an 8-bit Z80 microprocessor at 2.5 MHz

The Zilog Z80 is the world's third 8-bit microprocessor. Its predecessors were the Intel 8008 and the Intel 8080, designed by Zilog and sold since July 1976. It was widely used in both desktop and military applications. The Z80 and its clones form one of the most widely used CPU series of all time and, together with the MOS Technology 6502 series, dominated the 8-bit computer market from the early 1970s to the mid-1980s. For Frederico Faggin - the architect of the Z80, the Mostek company produced the MK3880P processor. After great success and great sales, F. Faggin built the company Zilog. She took over all the production of this famous processor. Mostek MK 3880P is a rare type of Z80 processor.

💾 CPU Details Mostek MK3880P:

Launch year 1976
Production process 5 μm, NMOS
Number of cores 1
40 pin ceramic DIP housing
Maximum physical memory 64 kB
Support circuits integrated directly on the chip, as well as integrated technology of dynamic recovery of DRAM memories
Power supply: 5V ± 5%
Operating temp. 0 - 70 °C
Maximum power dissipation: 0.79 Watt (2.5 MHz)
Data bus 8 Bit
Address bus 16 Bit
Number of transistors 8,500
