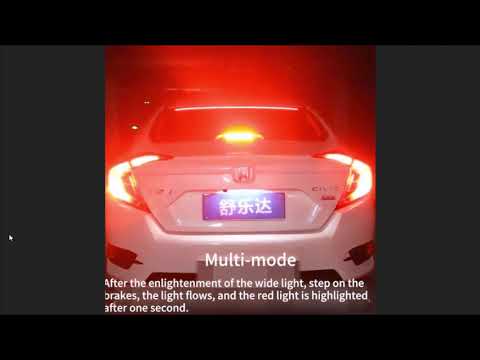

Самый длинный бегущий поворотник/СТОП сигнал

Бегущие поворотники на адресной ленте WS2815 и Arduino Nano

Ссылки на товары для самостоятельной сборки:

Другие товары которые могут вас заинтересовать:

Если у вас есть лишние монеты, вы можете пожертвовать их на благо науки!
Карта: 4890 4200 5091 1770
Яндекс Деньги: 410012140583852
WebMoney: R346807776212, Z282612930364

[povorotnetuda]

#include <Adafruit_NeoPixel.h> // подключаем библиотеку
int count = 174; // количество пикселей
Adafruit_NeoPixel strip = Adafruit_NeoPixel(count, 7, NEO_RGB + NEO_KHZ800); //Инициализируем поворотник на 7 цифровом выходе
unsigned long time1;
int set3 = 0;
int set4 = 0;
int p = analogRead(A1);
void setup()
{
pinMode(4, INPUT); //Поворотник +12 вольт через делитель напряжения
pinMode(5, INPUT); //Поворотник +12 вольт через делитель напряжения
pinMode(6, INPUT); //Стоп сигнал +12 вольт через делитель напряжения

strip.begin();
strip.show();

#define speed1 4 // Скорость запуска включения (чем меньше тем быстрее включится)
#define speed2 3 // Столько пикселе включается одновременно
#define pix 15 // Количество пикселей бегущего блока при запуске

#define setback 500 //Задержка переключнния на Стоп (стоит пол секунды)

#define color 255, 180, 180 // Цвет белого при старте
#define yellow 255, 64, 0 // Цвет Поворотника

start ();
}
void loop()
{
p = analogRead(A1);
p = map(p, 0, 1023, 1, 24);
if (digitalRead(4) == HIGH and digitalRead(5) == HIGH)
{
for (int i = 0; i < count / 2 + 2 ; i += speed2)
{
for (int j = 0; j < i; j++)
{
strip.setPixelColor(count / 2 - 2 - j, strip.Color(yellow));
strip.setPixelColor(count / 2 - 1 + j, strip.Color(yellow));
}
strip.show();
}
}
if (digitalRead(5) == LOW and digitalRead(4) == LOW and set4 == 0)
{
off ();
set4 = 1;
set3 = 0;
}
if (digitalRead(4) == HIGH and digitalRead(5) == LOW)
{
for (int i = 0; i < count / 2 + 2 ; i += speed2)
{
for (int j = 0; j < i; j++)
{
strip.setPixelColor(count / 2 - 2 - j, strip.Color(yellow));
}
strip.show();
}
}
if (digitalRead(5) == LOW and digitalRead(4) == LOW and set4 == 0)
{
off ();
set4 = 1;
set3 = 0;
}
if (digitalRead(5) == HIGH and digitalRead(4) == LOW)
{
for (int l = 0; l < count / 2 + 1; l += speed2)
{
for (int j = 0; j < l; j++)
{
strip.setPixelColor(count / 2 - 1 + j, strip.Color(yellow));
}
strip.show();
}
}
if (digitalRead(5) == LOW and digitalRead(4) == LOW and set4 == 0)
{
off ();
set4 = 1;
set3 = 0;
}

if (millis() - time1 > setback) // Задержка переключения на ДХО
{
time1 = millis();
{
if (digitalRead(4) == LOW and digitalRead(5) == LOW and digitalRead(6) == HIGH and set3 == 0)
{
for (int k = 0; k < count; k++)
{
strip.setPixelColor(k, strip.Color(200, 0, 0));
}
strip.show();
set3 = 0;
}
if (digitalRead(6) == LOW)
{
off ();
}
}
}
}
void off ()
{
for (int k = 0; k < count; k++)
{
strip.setPixelColor(k, strip.Color(0, 0, 0));
}
strip.show();
}

void show ()
{
time1 = millis();
delay(p);
strip.show();
set4 = 0;
}
void start ()
{
for (int i = 0; i < count + pix; i += 3)
{
for (int j = 0; j < i; j++)
{
strip.setPixelColor(j, strip.Color(255, 180, 180));
strip.setPixelColor(j - pix, strip.Color(0, 0, 0));
}
delay(speed1);
strip.show();
}
for (int i = 0; i < count + pix-2; i += 3)
{
for (int j = 0; j < i; j++)
{
strip.setPixelColor(count - j, strip.Color(255, 180, 180));
strip.setPixelColor(count - j + pix-5, strip.Color(0, 0, 0));
}
delay(speed1);
strip.show();
}
for (int i = 0; i < count / 2 + 4; i += 1)
{
for (int j = 0; j < i; j++)
{
strip.setPixelColor(count / 2 - j, strip.Color(yellow));
strip.setPixelColor(count / 2 + j, strip.Color(yellow));
}
delay(speed1);
strip.show();
}
for (int i = 0; i < count / 2 + 4; i += 1)
{
for (int j = 0; j < i; j++)
{
strip.setPixelColor(j, strip.Color(255, 0, 0));
strip.setPixelColor(count - j, strip.Color(255, 0, 0));
}
delay(speed1);
strip.show();
}
for (int i = 0; i < count + 1; i++)
{
strip.setPixelColor(i, strip.Color(255, 0, 0));
}
strip.show();
delay(600);
for (int i = 0; i < count / 2 + 4; i += 1)
{
for (int j = 0; j < i; j++)
{
strip.setPixelColor(j, strip.Color(0, 0, 0));
strip.setPixelColor(count - j, strip.Color(0, 0, 0));
}
strip.show();
}
}

[alexterminator]

Это для меня экземпляр сделал Александр, спасибо ему. Установлю, обязательно пришлю готовый вариант ему.

[psevdonim]

Где большое видео?)))
Спасибо за вилосики с разбором!! ❤

[vanzche]

Саша - большой молодец! Комментарий для поддержки видео.

[otsy]

Поворот НЕ туда, поворот у вас как раз в нужную сторону, спасибо!

[id]

Молодец продолжай и да можно видео на 39 минут с ликбезом для новичков, как залить и подключить Ардуино будет очень полезно т.к. есть разница подключения WS 2813 и WS 2815 к Андроид.

[sergey-]

Супер спасибо, сделайте большое видео

[customsel]

Спасибо за видео, уже 2 раза заказывали поворотники у вас.

[sxbnoge]

Александр, ты, как всегда молодец! Всегда заказываем поворотники только у тебя! С Установкой ни каких проблем! Моргни хоть разок в видосе!

[gtblack]

Добавить бы тусклый габарит, плюс сделать часть секций для тормоза, когда работает поворотник

[ЛехаЛёха-мк]

Собрал ленту на вашем скетче питание через габариты, Пока машина не заведенная, скетч работает, как только завожу машину, ардуино отказывается работать.Пробегают белые огоньки и больше ни чего не включается.В чем может быть проблема?

[Sergey-L]

А что если, сделать так; при нажатом тормозе, когда включаешь поворотник, то жёлтые как бы через один двигаются, будет ощущения что жёлтый двигается по красному!? Темболее длина и плотность пиксилей позволяет.

[egxlbbz]

Заказывал поворотники больше года назад, пока всё работает.

[MrLIN]

Доброго времени суток! А сам скетч вы удалили?

[RadioUnit]

Александр приветствую! Как всегда огонь!!! Спасибо!!!
12 вольтовая реально ярче 5 вольтовой светится?
DC-DC преобразователя хватает?
Сколько ампер при белом ест эта лента?

[paveluzhanov]

Добрый день Александр, делаю все как у вас по схеме, все работает но только почему то не работает регулировка скорости переменным резистором, все испробовал не могу понять в чем дело?

[MISTERDEKAN]

Подскажите на фольксваген т4 задние фанари можно сделать полностью диодные? Сколько будет стоить ваша работа?

[NEOFETESHIST]

Добрый день, Вы сможете сделать, чтобы лед горел в пол силы во время движения, и во время тормаза на полную? У меня лип спойлер со светодиодной подсветкой и двумя контактами.

[d_michailov]

Дружище, а как у тебя заказать такой? Только длиннее. На газель.

[gremnn]

Есть плата NodeMcu v3, esp8266. Можно на ней сделать? Сильно не пинайте)
