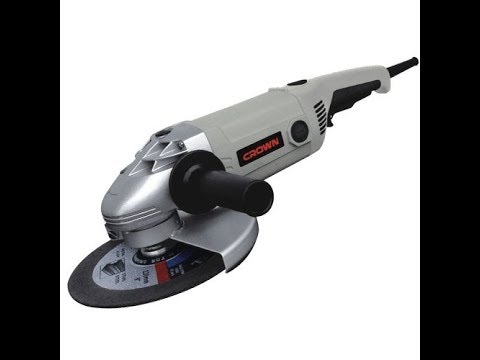

Не работает болгарка / Как проверить статор и ротор УШМ

Сгорела болгарка. Разобрали, вынули ротор и затем статор. Теперь время тестировать. Подойдёт обычный мульти тестер (мультиметр). Звоним обмотки на статоре и ламели на роторе.

Приятного просмотра!

➖➖➖➖➖➖➖

❗Внимание! Все материалы канала имеют исключительно информационный характер и не являются призывом к действиям.

✳️ Дополнительная информация в описании канала.
➖➖➖➖➖➖➖

#болгарка #статор #ротор #мастерhouse

🧹🧹🧹🧹🧹🧹🧹🧹🧹🧹🧹
Работа болгаркой без пыли! Пылеуловитель на УШМ своими руками:

🧹🧹🧹🧹🧹🧹🧹🧹🧹🧹🧹
Как БЫСТРО сделать ПЕТЛЮ "ЛЕНИВЫЙ ОГОН" на СТАЛЬНОМ ТРОСЕ своими руками:

🧹🧹🧹🧹🧹🧹🧹🧹🧹🧹🧹
Чем опрыскивать сад весной. Без колб и опрыскивателей на плече и за спиной! Полный комфорт в работе:

🧹🧹🧹🧹🧹🧹🧹🧹🧹🧹🧹
СОЛНЕЧНЫЙ вакуумный КОЛЛЕКТОР на даче. Как работает и приносит ли пользу:

🧹🧹🧹🧹🧹🧹🧹🧹🧹🧹🧹
Как ПРАВИЛЬНО ЗАТОЧИТЬ СВЕРЛО. Самое простое приспособление за 10 минут без сварки:

🧹🧹🧹🧹🧹🧹🧹🧹🧹🧹🧹
Что делать, если образовался кривой пил и шина при распиле кругляка уходит влево или вправо:

🧹🧹🧹🧹🧹🧹🧹🧹🧹🧹🧹
Бензопила не держит обороты, глохнет при нажатии на газ - РЕШЕНИЕ ПРОБЛЕМЫ:

🧹🧹🧹🧹🧹🧹🧹🧹🧹🧹🧹
Как ПРАВИЛЬНО НАТЯНУТЬ ЦЕПЬ на бензопиле и электропиле:

🧹🧹🧹🧹🧹🧹🧹🧹🧹🧹🧹
Плейлист САМ СЕБЕ МАСТЕР:

[iudzdcf]

коллекторные двигатели можно проверить и установить причину неисправности гораздо проще и точнее . Проверка якоря (ротора) - подключить сетевой шнур к любому источнику питания постоянного тока ( автомобильному или от шурика аккумулятору ...) . Если приводной вал вращается - якорь цел . Состояние коллектора - это совсем другая история . Проверка статора - извлечь щётки и подать на одну из обмоток переменное напряжение 6 - 15 В, на второй обмотке измерить напряжение . Если оно равно выходному напряжению трансформатора - статор цел . Можно поменять обмотки местами и повторить . Обмотка с КЗ будет очень быстро и сильно прогреваться в районе замыкания . Если визуально видно повреждение эмали, витки можно раздвинуть с помощью медиатора или вырезанного куска пластика с бутылки . Если замыкание ушло - напряжение возрастёт до номинала . Можно мерять ток через катушку . При сопротивлении катушки около 2 Ом и напряжении около 12В ток должен составлять около полутора Ампер . Так что трансформатора мощностью до 30 Вт для проверки вполне достаточно .

[igormitrofanov]

Понятно разъеснил, это очень важно, подпишусь

[euwfgcm]

Спасибо! Нашол пробой в якоре ни чем не определялось не пробитый межветкового нету а не работает! Проверил а меж двух ламелий сопротивление сильно разное поменял якорь все работает!

[sxctwdx]

Добрый день, подскажите статор проверяю везде между ламелями 0.6, а статор два провода (не разбирая) не звонятся, снял якорь обмотки звонятся по 09, ни пойму в чем проблема?
Модель ушм makita GA 9020s

[dgnquee]

Не обманывайте людей. Такая неисправность так очень редко выявляется. Если и проверять сопротивление ламелей, то напротив друг друга. Статор надо проверять на обрыв и на межвитковое. Вам просто повезло.

[ytzkglp]

Электро-триммер Viking TE 1000: упали обороты раза в три, сильно нагревается буквально сразу после включения. Разобрал, измерил сопротивление. Статор: R1=4.9 ом, R2=5.0 ом, причем проволока одной обмотки темнее другой. В якоре сопротивление между ламельками чередуется 1.7 ома и 2.1 ома равномерно по всей окружности. Что это значит и где искать дальше?

[hulitolku]

Спалил две болгарки, когда установил на них щетку по металлу и зачищал долгое время металл. Почему так?

[vse-prosto]

Ха, автор шарлотан 🥴, ламели измеряются не так, зачем людей вводить в заблуждение, измеряются как находятся в щеткодержателе напротив по прямой линии
