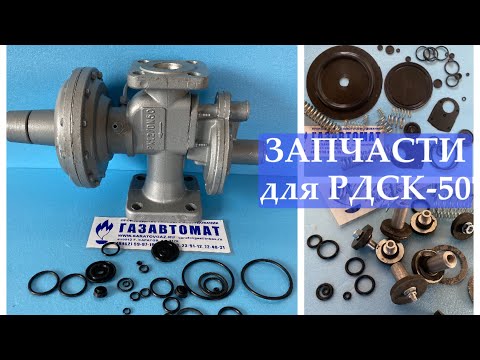

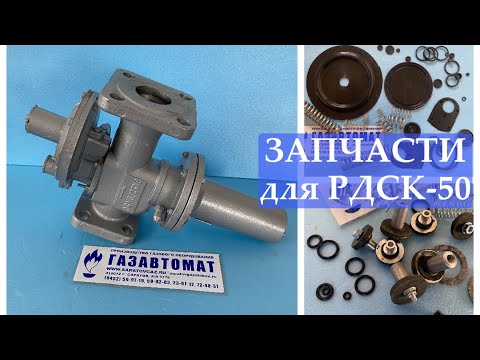

Регуляторы давления газа РДСК-50М1, РДСК-50М2, РДСК-50М3

При необходимости, возможно срочное изготовление регулятора РДСК-50М за несколько часов.
Регулятор давления газа РДСК-50М2 предназначен для редуцирования высокого или среднего давления на среднее, автоматического поддержания выходного давления на заданном уровне при изменениях расхода или входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления сверх допустимых значений. Регулятор РДСК-50М2 используется в системах газоснабжения в составе газорегуляторных пунктов ГРУ, ГРПШ, ГРПН, УГРШ, ГСГО, ПГБ, ГРПБ.

вид климатического исполнения регулятора - У2 по ГОСТ 15150, для работы при температуре окружающей среды от минус 40 до плюс 60 градусов С.

Регулятор РДСК-50М изготавливается в трёх исполнениях :

РДСК-50М1 - с выходным давлением 10-16 кПа

РДСК-50М2 - с выходным давлением 16-40 кПа

РДСК-50М3 - с выходным давлением 40-100 кПа

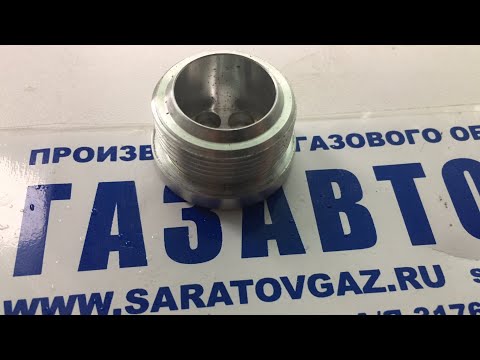

Регулятор РДСК-50М состоит из корпуса 6, в котором установлены седло 15 отсечного клапана 14 и седло 16 рабочего клапана 17.

Рабочий клапан 17 посредством штока 7 соединен с мембраной 9, закрепленной в корпус 8 крышкой 26.

На штоке 7 втулкой 5 закреплен разгрузочный узел, компенсирующий влияние входного давления на работу регулятора. В крышке 13 располагается настроечная пружина 10 с регулировочной гайкой 11, предназначенные для настройки выходного давления. Корпус регулятора 6 соединен с помощью шпилек и гаек с отключающим устройством 20, выполненным в отдельном корпусе.

Отключающее устройство имеет мембрану 23, связанную механизмом исполнительным 19, который с помощью подвижного фиксатора стопорит шток 21, фиксируя открытое положение клапана 14. Настройка регулятора РДСК-50М на необходимое выходное давление осуществляется пружиной 10. Настройка отключающего устройства осуществляется пружинами 2 и 3 с помощью вращения направляющих 1 и 25.

Подаваемый к регулятору РДСК-50М газ среднего или высокого давления проходит через входную полость корпуса 6, седло отсечного клапана 14 и, проходя через зазор между рабочим клапаном 17 и его седлом 16, редуцируется до среднего давления и через выходную полость поступает к потребителю.

Импульс выходного давления по трубопроводу из контрольной точки передается в подмембранную полость регулятора, в подмембранную полость отключающего устройства - по трубопроводу 4.

При устойчивом повышении или снижении выходного давления до величины настройки отключающего устройства фиксатор исполнительного механизма 19 усилием на мембране 23 выводится из зацепления и клапан 14 под действием пружины 13 закрывает седло 15, поступление газа прекращается.

Пуск регулятора РДСК-50М в работу после срабатывания отключающего устройства производится вручную.

Для этого выворачивается пробка 22 и плавно перемещается шток 21 до того момента, когда за его выступ западает фиксатор исполнительного механизма 19. Затем пробка 22 вворачивается в место до упора.

Устройство и принцип работы регулятора РДСК-50М аналогичны регулятору РДСК-50БМ и отличаются площадью рабочей мембраны 9 и характеристиками настроечных пружин.

ООО "Газавтомат" оставляет за собой право вносить изменения в конструкцию регуляторов РДСК-50 без уведомления потребителей.
