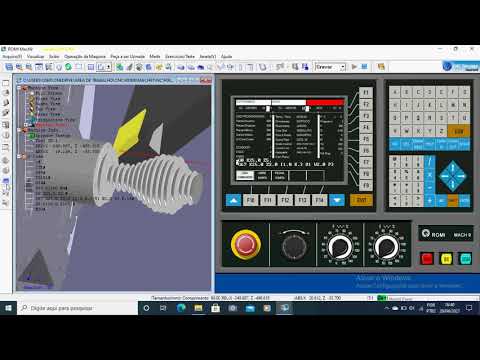

Simulador Torno CNC Comando Mach9 Ciclo G66 & G74

Показать описание

G66 Ciclo de desbaste Longitudinal

X= Diâmetro Externo de referência para inicio do Torneamento + 4mm.
Z= Comprimento de referência para inicio do Torneamento + 2mm.
I= Sobremetal para acabemento em X.
K= Sobremetal para acabamento em Z.
W= Incremento por passada em Diâmetro no eixo X
P= Subprograma com as Dimensões do perfil da Peça.
U1= Pré-acabamento paralelo ao Perfil da Peça.
F= Velocidade de avanço para retirada de Material.

Obs: P deve ser criado separado do programa principal.

G74 Ciclo de Furação com descarga de cavacos

Z= Posição final (comprimento do furo em absoluto)
W= Incremento por penetração (quebra cavacos)
F= Velocidade de avanço para retirada de Material.

Gráfico sendo mostrado direto na peça no fim da usinagem.

Primeiro furo sendo feito para auxiliar na furação final.

Peça em vista de corte para visualizar a furação.
