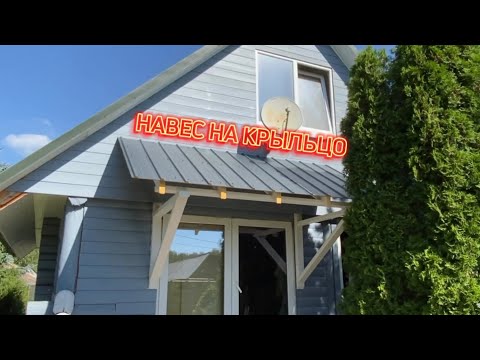

Козырьки и навесы. Расчет элементов балочного навеса

В ролике рассматриваю расчет балочного навеса.
#ЛукинАлексей #проектирование #навес #жизньпроектировщика

Материалы для расчета навеса

Связаться со мной можно:
Telegram: [phone] Alexey Lukin

Мои соцсети:

ПОДДЕРЖАТЬ КАНАЛ:

[oleggpro]

Алексею, огромная благодарность, за видео и помощь в решении вопроса. Люди, вместе, мы сила!

[pvlblv]

Алексей, спасибо за этот ролик! Очень доступно все рассказано, 25 минут потратил не зря благодаря Вам)

[konstantinzelenihin]

Видео гуд, с большим запасом прочности.
Если можно снять ещё видео по ветровой нагрузке, буду ждать👍

[lukin_aleksei]

Это видео посвящено очень грубому расчету балочного навеса. Дана общая оценка снеговой нагрузки. Считаю, что такое видео будет полезно для самостройщиков.
ЖЕЛАЮЩИХ ЗАКАЗАТЬ РАСЧЕТ НАВЕСА ЧИТАТЬ ОБЯЗАТЕЛЬНО!

Проектированием навесов я занимаюсь редко. Основанная работа заключается в проектировании промзданий и сооружений. Работы у меня всегда много.
Но если есть желание заказать навес, то будьте готовы к следующим неожиданностям:
1. Стоимость проектирования от 15 тыс. руб за навес. Окончательно стоимость определяю после ваших размеров, эскизов и расположения.
2. Конструкциях моего навеса будет всегда тяжелее любого навеса от изготовителя-монтажника, потому что я считаю по строительным нормам, а не работаю "на опыте".
3. Любой подрядчик по изготовлению навеса по моим чертежам, всегда скажет, что я безграмотный и мои конструкции с перерасходом.
4. Я не работаю в 3D.

[evgenymiminoshvili]

Спасибо !, сразу вспомнил моих преподавателей по сопромату

[псевдониманет]

Спасибо тебе умный человек! Просто и понятно!

[ogur]

Мне понравилось. Я даже кое-что понял)

[Олег-еою]

Посмотрел и понял... Надо обратно в школу идти 😊

[Евгневий]

Внесли некоторую ясность, спасибо. А то я замыслил гараж построить, но из профтрубы (потому что надо срочно и без фундамента, он будет доливаться позже). Смотрю сортамент на сайте базы, нагрузки и получаю некий когнитивный диссонанс: труба 100х100х3 держит 253кг. при снеговой нагрузке в ЛО 240кг.(верится с трудом, почти тропики, но вроде так). Ах да, - пролёт нужен 5 метров. Считаю вес трубы, крыши которая будет опираться (деревянные стропила) - не выходит каменный цветок. Хотел именно клетку несущую из металла сделать, с шагом балок два метра, а на неё деревянную крышу (скорее всего откажусь, сразу из металла буду делать). При этом сварил много лет назад навес из двух каркасов кроватей ( профиль 27х23 примерно) и двух профлистов С8. Расстояния между столбами 1200 и 1400мм. - по всем расчётам должна сложиться давно, но нет. Конечно глыбу льда падающую с крыши вряд-ли выдержит, но кровля плоская, нет сосулек. Хотелось бы увидеть Ваше мнение о пролёте (ширине) гаража в 5 метров, нужно ли варить фермы или можно обойтись без них. Какие минимальные параметры?
Кстати, представил Ваш навес в Самаре - я бы не хотел жить в городе, где такие навесы существуют. Понимаю, что он любую сосулю выдержит, но он настолько неэстетичный, при этом дорогой и неэкономичный в изготовлении. Думаю, таких и не существует, но как математический пример - очень наглядно.

[ДмитрийМорозов-мы]

Алексей, привет. Погонеая нагрузка должна быть на метр погонный( при расчёте прогона).
ПСы. Исправился))

[Overmark]

В общем и целом логика расчета нормальная. Но, посмотрите внимательней п.10.2 СП 20.13330.2016, в Самаре нужно принимать снег по таблице К1, 160кгс/м2 нормативная нагрузка.

[ИгорьИгнатьев-зу]

Офигеть две тонны снега😮... 500 кг на квадрат...если учитывать что средняя плотность снега 300кг на куб, то на козырьке 2*2 будет лежать 6.66м3 снега. Я в шоке

[Igor_Essentuki]

Спасибо за познавательное видео🤝
Боюсь представить толщины металла для навеса с прогоном 6 м😊

[men]

Добрый день, прошу пояснить где Вы при расчете прогона учитываете расстояние между балками? А также где при расчете балки учитывается или рассчитывается ее длина? При расчёте прогона Вы указали шаг прогонов, но ведь расстояние между балками может быть и 3 метра, а при расчете балки не обнаружил ее длины в формуле. По этим фомулам только 2 на 2 навес можно посчитать для моего региона? Если у меня балка 4 метра, с шагом балки 1, 5метра, куда в фомулу Вашу данные подставлять?

[OlegPerevalov-sj]

Добрый день, приятно посмотреть и послушать грамотного человека, скажите пожалуйста, если два жб кольца высотой 0, 9 м диаметром 1, 5 м толщина стенки 90 мм поставить друг на друга и потом распилить их сделав в них дверной проём 1, 8 м высотой и 600 мм шириной, а потом сверху положить жб крышку толщиной 150 мм для перекрытия колодцев, выдержат кольца такую нагрузку? надо ли как то усиливать этот проём?

[АлександрМордвинов-вз]

А мне тут прилетел запрос на разработку навеса и в качестве примера что +/- хотят скинули КМ, а там в штампе Лукин А.О.)))

[АлександрЗинкевич-юж]

Здравствуйте. Спасибо все понятно, можно к вам обратиться за расчетом металлоконструкции навеса на 2 машины с хоз блоком. Есть сомнения в расчетах ферм длина метров и ширина 8.

[ВладимирАдадуров-ом]

Спасибо за подробный рассказ о расчёте! Мне понравились ваши рассуждения о "липовых" строителях и архитекторах в ваших роликах, моё дело сторона, я рассчитал, дальше ваши проблемы и средства на мой проект. Но вы должны понимать, что навес это не капстроительство, он предусматривает упрощение и удешевление, чем возведение стен, стоимостью как толстые проф трубы. И расчёты надо делать практичные, то есть находить решения соответствующие, инженерные, а не просто математикой заниматься. Проблема в том, что вы рассуждаете чисто по нормативам, взяв простейшие балки и столбики, не вдаваясь в экономическую целесообразность проекта, даже слушать и думать об этом не хотите.... 😢Печально. Любую конструкцию ведь можно усовершенствовать путем распорок, укосин, связей дополнительных, применяя их можно значительно уменьшить размеры материалов, затраты без потери прочности!!! Но это потребует дополнительных расчётов всех узлов, что вам не хочется делать, я так понимаю. Что то усложнять вы не хотите, это же все обсчитывать надо скрупулезно. Даже этот простейший навес в ролике можно было сделать с менее затратным материалом раза в 2, с такой же надёжностью с использованием укосин, упора за стену! Я понимаю, что вы взяли за пример простой обсчет, но вы промолчали как можно обойти эти затраты, вы же инженер, или не знаете как.... 😢😢😢

[АннаЛескина-шк]

Вы же недавно показывали, как стоит прогнутая балка и не разрушается, а сами только по прочности посчитали) вот авторы тех навесов так и прикидывали)

[СергейШодуров]

Если взять 10 досок 100 х20 положить пламя, то крыша рухнет.
Если эти же 10 досок поставить на ребро, т уже не рухнет.
А если из этих 10 досок положить 5 и связать 5 досками, то вообще не рухнет.
Вот и весь расчёт.
Помнится в бытность тоже расчёты делал, правда специфика авто.
Хорошо что меня не взяли на завод😂
Кстати, расчёт делал тоже по формулам, расчётам, и диплом на пять защитил😂
И ошибок там не было.
Так что рассчитать можно все что угодно, даже влияние луны на изгиб рельс.
