Датчик движения HC-SR501 - обзор, настройка и подключение

Подробный обзор функций пироэлектрического датчика движения HC-SR501 с примерами настройки и подключения. Это самый популярный датчик движения с алиэкспресс.

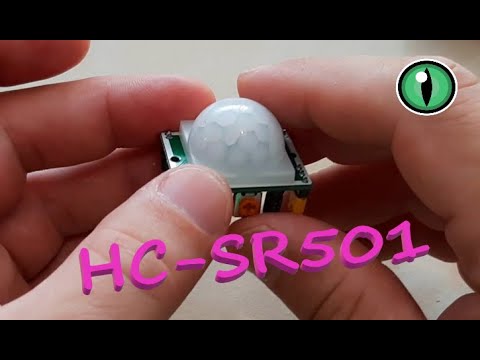

Инфракрасный датчик HC-SR501 предназначен для обнаружения движения людей и других объектов, температура которых отличается от температуры окружающей среды. На сенсор установлена съемная линза Френеля для увеличения радиуса действия до 120-140°. На модуле есть два потенциометра: с помощью первого производится настройка чувствительности сенсора, с помощью второго, настройка времени задержки после срабатывания. Для питания датчика можно использовать источник с напряжением от 5 до 20 вольт. При обнаружении движения на сигнальном выводе будет 3.3 вольта относительно земли. Для подключения к нагрузке, например, лампам, можно использовать электромагнитное реле. Также для подключения к HC-SR501 мощной нагрузки можно использовать полевые (MOSFET) транзисторы. Кроме того датчик движения можно подключить к цифровому входу микроконтроллеров, таких как Arduino, NodeMCU или Raspberry Pi.

[TheForeach]

Схема по сути работает от 3.3 вольт(там стабилизатор HT7133-1). Можно подключить на ногу Н 3.3 в. вместо VCC и все будет работать. Актуально для ESP8266

[egorgozdak]

Да, пожалуйста, нарисуйте завтра схему, бо моё терпение на исходе.датчик есть, реле докуплю или выдеру из тех что не пригодились(для инкубатора)так а транзистор там нужен? У меня есть :кт961в, кт605 ам90, кт858А, и ещё какие то, похожие на кт315 только с, ,Б,, по середине, может что то подойдёт?у вас вайбер есть? Поможите домучать этот вопрос?

[ВикторВик-сэ]

Доброго времени суток. Подскажите, пожалуйста, как при подключении свето-резистора настроить при каком уровне освещенности включать этот датчик.

[egorgozdak]

Покажите пожалуйста, как подключить лампу к 220в? И что для этого надо? Очень жду, очень надо! Огромное спасибо!

[Shadewar]

Здравствуйте. Можно ли уменьшить задержку срабатывания? 5 сек многовато

[charodey]

Здраствуйте, он только реагует на живые обьекты? С помощю такого датчика возможно сделать датчик колейки?

[egorgozdak]

Привет, вы вчера обещали нарисовать схему, вечером?

[AlimkhanOV_A]

Вот сколько смотрю обзоры на эти датчики, все говорят, что в одном из режимов лампочка не гаснет, пока есть движение. Я купил два подобных датчика и в какое бы положение не ставил перемычку, и как бы не настраивал регуляторы, сигнал пропадает даже во время движения. Иногда пропадает, иногда нет, но чаще первое. Заказал еще, может те какие-то бракованные попались, ну или я не так понимаю принцип их работы

[sedimalko]

какой терморезистор "RT"? Подскажите. не могу понять! Спасибо!

[АлександрМузонов-бр]

Здравствуйте. С помощью такого датчика хочу подключить моторчик 4, 5V. Питание 3 батарейки. Чтобы когда кот ночью подошёл к углу, который постоянно обоссывает, включился моторчик, а на нём погремушки. После такого, коту вряд ли захочется гадить. Вопрос: что использовать? Контроллер? Какой? Спасибо

[majeka]

Подскажите.
Подключил датчик к реле, как в видео на 4.0 минуте, но на выходе постоянно высокий сигнал и реле включено, вне зависимости от того есть движение или нету. С чем может быть связано?

[MegaShalunishka]

Здравствуйте. Я хотел бы задать один вопрос. Возможно ли использовать светодиод в качестве выключателя. То есть вместо свтодиода будут стоять провода, которые в момент когда сработает датчик движения, загорелся бы светодиод, а так я бы хотел чтобы это работало как выключатель. Например воткнуть в повербанк светодиодное освещение, а чтобы батарея не разряжалась постоянно, батарею подключать к повербанку таким образом. Во. Придумал как сказать. Можно ли вместо светодиода воткнуть разрыв на питание повербанка?

[egorgozdak]

Добрый вечер! Я извиняюсь, но схема подключения лампы 220в которую вы отослали мне не открывается?может есть ещё варианты? Большое спасибо!

[СергейЗелинский-чс]

Какого номинала можно поставить фотосопротивление и можно ли регулировать его чувствительность?

[Nik_tvnow]

здравствуйте, подскажите, а на каком максимальном расстоянии по проводу от контролера может находиться датчик HC-SR501 ?

[egorgozdak]

Короче, у вас есть видео, как подключить 220 ламу к такому датчику, со всеми нюансами подключения?ссылочку можно?

[PlotCalc]

в какую сторону крутить резистор чтобы увеличить чувствительность? по часовой???

[ДмитрийМорозов-цю]

Здравствуйте, подскажите пожалуйста, подключил от элемента батареи 18650, через повышающий преобразователь мт 3608, на его выходе показывает 12 в, а при подключении диода падает 2.5 в, не могу понять! Спасибо!

[egorgozdak]

А какой модуль реле покупать, нормально закрытый или открытый?по вашей ссылке не понятно..

[mr.danger]

Подскажите пожалуйста как к этому датчику подключить 12 вольтовую сирену
