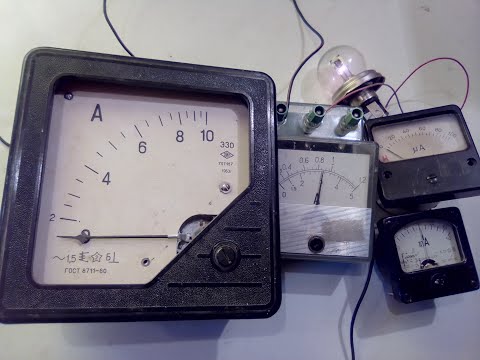

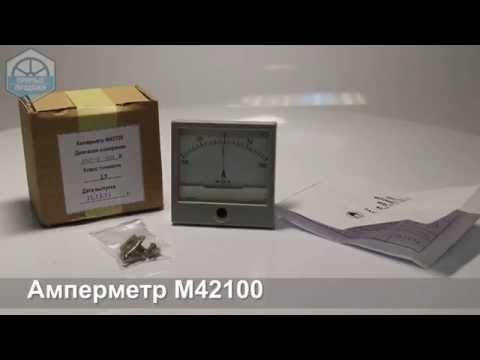

Переделка стрелочного амперметра под любой ток

Переделка стрелочного вольтметра в амперметр:

Переделка и тестирование амперметра под любой ток, в моём случае переделка амперметра рассчитанного на токи до 750 Ампер на токи до 750 милиАмпер.
При тестировании использовал IMAX B6.
При токе в 5 А на резисторе будет выделяться 5^5*0.1 = 2.5 Вт тепла (P=I² * R). Резисторы можно параллелить и падение напряжение будет уменьшаться в двое, тоесть можно пропускать большие токи.

Фотки тут:

Моя партнёрка:
Паблик ВКонтакте:
Мой live каннал:
Подписка на основной канал:

[БарышевВасилий-фз]

Уважаемые комментаторы! Будьте поснисходительней к автору этого видео. Уже одно желание заняться этим делом у меня создаёт уважение в нему. Он ещё научится всему.А теперь к автору. Шунт к любому микро или миливольтметру делается очень легко. Отталкиваешься от того, какой тебе нужно максимальный ток измерять. Берёшь справочник по обмоточным медным проводам. Узнаёшь, какое сечение провода выдержит нужный тебе ток без нагрева. Берёшь такой провод достаточно большой длинны но не более метра. Этого тебе будет достаточно для шунта даже к миливольтметру, не говоря уже о микроамперметре. для того будет достаточно примерно пятидесяти см. затем через этот провод пропускаешь максимально нужный тебе ток.Замер нужно вести с помощью эталонного амперметра. А затем подсоединив один провод от микро или мили вольтетра к началу того медного провода, который ты собираешься использовать в качестве шунта, вторым проводом от прибора передвигаешь по проводу от начала. Не знаю, доходчиво ли я объяснил. Просто показать я бы смог это за пару минут.Ну а любой провод, особенно медный легко превращается в спираль.

[vladimirvladimir]

Чувак, ты молодец, что занимаешься этим, но надо :1.или готовить речь для записи ролика, 2.или пойти куда-то поучиться, ну уши же в трубочку сворачиваются от твоих технических терминов.

[НаташаСтефанчикова]

Перестань ломать приборы и иди в школу.

[ИгорьГуров-лф]

Милливольт миллиампер коверкало определись с назначением прибора трудно слушать все напутал

[Юрий-щве]

Что то промямлил 8 минут и сам наверно не понял про что.

[lionlinux]

там шунт наверное на такой ток килограмма три весит

[olexely]

Молодец, главное что смог и получилось, к тому же поделился опытом. Кто не понял бесится в коментариях на самих себя и строя их себя умников.

[splintrsan]

Боже какой ты не уверенный в своих знаниях.я не могу смотреть и делать чтото после твоего видео и на его основе тоже.ты хоть порепетируй сначало

[dmit.k]

Н.ш. Наружный шунт с падением напряжения на нем 75мВ

[AlexLink-rbby]

Спасибо за обзорчик.. надо будет себе переделать парочку.

[anatolikrotow]

НПривет! У меня есть зарядное устройство 12*24*30А! Какое устройство нужно подключить на выходе, чтобы регулировать А?

[владимирчуприн-ьъ]

Можно ли автоамперметр переделать в простой 0-30 ампер( без минуса)?

[YanochkaLy]

Давай второй дубль, этот неудачный! =))

[Yurij]

обожаю стрелочные приборы. эдакий советский стиль...

[alekszai]

ничего о переделке в этом ролике нет ведь сопротивление самого прибора какое как шунт подогнать что же показываешь готовый прибор

[spamolify]

какие миливольты??? Боже какая у вас каша в голове, физика 9 класс. Да и не цементный а керамический резистор.

[anfik-blog]

подскажи как такой резистор """"сделать для узб штекера!!!

[ZhenyaKa]

расскажите о своем волшебном шунте, который позволяет УМЕНЬШИТЬ предел измерения прибора.
И еще, интересно, по вашей логике, какой шунт надо поставить, чтобы УВЕЛИЧИТЬ шкалу хотя бы в 10 раз? ну 7500А чтобы он мерил?
U=IR, I=U/R (в школе проходили) то есть чем меньше сопротивление тем больший ток - больше отклонение стрелки
Вы подключаете параллельно резистор на 0.1 Ома получая при этом общее сопротивление прибора: 1, 5*0, 1/(1, 5+0, 1) = 0, 09375

то есть УМЕНЬШАЕТЕ сопротивление в 16 раз (1.5/0, 9375=16). Следовательно ток у вас возрастет в 16 раз и должна получиться шкала 750А*16=12000

У вас же получился "идеальный" коэффициент. Возможно вы удалили внутреннее сопротивление амперметра, но тогда все равно никак не получается: было 1.5 Ома, стало 0.1 Ом - вы уменьшили в 15 раз внутреннее сопротивление прибора, что так же "раздует" его шкалу до 11250А.

И напоследок:
Уменьшая сопротивление мы увеличиваем предел измерения прибора
Увеличивая сопротивление - уменьшаем предел измерения.
Вам надо увеличить сопротивление прибора в 1000 раз это будет 1.5*1000=1.5кОм - лично мне такой амперметр не нужен, т.к. он будет сильно влиять на цепь, в которой захочется измерить ток


В видео, приведенном в первой строчке есть формула расчета шунта.
Подставив в нее ваши данные, я получил (барабанная дробь):
1, 5/(0, 75/750-1) = -1, 50

На каком рынке продают отрицательные сопротивления не подскажите?

[АйнурШаихов-хх]

дай пожалуйста ссылку на ту великолепную статью, где читал про амперметры

[AnnaGurtovich]

Токи не гуляют. Хорошо сказано. Однако нечего мне здесь писать. Не женское это дело.
