[alfinsyahri]

• Kontur merupakan garis yang menghubungkan titik- titik yang mempunyai ketinggian sama.

• Langkah-langkah membuat kontur:
1. Pastikan unit dalam satuan meter.
2. Mempunyai data koordinat x, y, z.
3. Membuat rumus untuk plotting titik koordinat.
4. Klik kanan dan paste di "command".
5. Ketik perintah Z dan E untuk menuju lokasi titik.
6. Ketik perintah "mapcreatesurface".
7. klik icon + dan pilih "Points in drawing".
8. Pilih semua titik yang tampil.
9. Tekan enter.
10. pada jendela "Create Surface" pilih sistem koordinat pada "Coordinate System
Assignment".
11. Utm 84-48N> select dan OK.
12. Setelah itu, klik kanan pada layer > create contour layer.
13. Tetapkan interval elevasi kontur agar sesuai dan Ok.

[vidyindahpramudya]

Kesimpulan

Pengertian Kontur
Kontur merupakan garis yang menghubungkan titik-titik yang mempunyai ketinggian sama. Buat garis batas (boundry) yang membatasi gambar yang akan dubuat konturnya.

Langkah membuat kontur:
1. Menentukan unit dalam satuan meter di drawing unit.
2. Pastikan ada data excel yang akan diolah.
3. Membuat rumus plotting titik koordinat di excel.
4. Blog data yang sudah dimaukan ke rumus.
5. Copy ke command di AutoCad.
6. Ketik z di command (zoom titik secara otomatis).
7. Ketik mapcreat surface.
8. Blog icon dan klik points in drawing.
9. Klik enter.
10. Setting koordinat di coordinate system assignment.
11. Setting koordinat menjadi UTM 1984 Zona 48 N.
12. Setelah itu, setting interval elevasi kontur.

[enosunenynataliapurba]

Kesimpulan:
Kontur merupakan garis yang menghubungkan titik-titik dengan ketinggian yang sama. Kontur memiliki interval yang mempermudah mengetahui ketinggian suatu daerah sendiri.
Dua cara Pembuatan kontur:
1>. Menggunakan quick Grid
2>. Autocad map 3D

# Langkah-langkah membuat:
1.Menentukan unit dalam satuan meter di drawing unit.
2.Pastikan ada data Excel yang akan diolah.
3.Membuat rumus plotting titik 4.Koordinat di Excel.
4.Blog data yang sudah dimasukkan ke rumus.
6.Kopi ke command di AutoCAD.
7.Ketik z di command (mengezoom titik secara otomatis).
8.Ketik mapcreat surface.
9.Blog icon dan klik points drawing.
Klik enter.
10.Setting koordinat di coordinate system assignment.
11.Setting koordinat menjadi UTM 1984 zona 48 N.
12.Setelah itu, setting interval elevation kontur.

# Cara memunculkan label titik tersebut blog semua.
1.Blog semua, setelah itu paste di Autocad map 3D.
2.Masukkan teks dengan format berikut pada Excel.
3.Perintah (-teks), X Y (EN), ukuran_text (bisa 0.15, 1 atau sesuaikan), Rotasi, Text.

[egasilvia]

" Pembuatan Kontur dengan AutoCAD Map3D "

Kontur yaitu garis yang menghubungkan titik-titik yang mempunyai ketinggian sama.

# Langkah membuat kontur :
1. menentukan unit dalam satuan meter di drawing unit.
2. pastikan ada data excel yang akan diolah.
3. membuat rumus plotting titik koordinat di excel.
4. blog data yang sudah dimaukan ke rumus.
5. copy ke command di AutoCad.
6. ketik z di command (mengezoom titik secara otomatis).
7. ketik mapcreat surface.
8. blog icon dan klik points in drawing.
9. klik enter.
10. setting koordinat di coordinate system assignment.
11. setting koordinat menjadi UTM 1984 Zona 48N.
12. setelah itu, setting interval elevasi kontur.

# Cara memunculkan label titik tersebut blog semua titik
1. blok semua, setelah itu Paste di AutoCAD Map 3D
2. masukkan text dengan format berikut pada excel.
Perintah(-text), X Y (EN), Ukuran_text (bisa 0.15, 1 atau sesuaikan), Rotasi, Text

[yogifahdamulya]

Kontur adalah garis yang menghubungkan titik-titik dengan ketinggian yang sama. Untuk membuat kontur kita dapat menggunakan software Quick Grid dan Autocad Map 3D.

Pembuatan kontur :

- Pastikan Unit dalam satuan meter - dibuatkan rumus sederhana untuk plotting titik koordinat tersebut di AutoCAD Map.

Pada kolom G hanya perlu dituliskan POINT, sedangkan pada kolom H, perlu dituliskan rumus untuk menggabungkan titik koordinat X, Y, Z/

e, n, z

- Setelah kolom G dan H terisi semua, langkah selanjutnya tinggal blok semua data di kolom G dan H, kemudian di Copy - Klik Kanan dan Paste di "Command"

[meiyolaqorizanjaya]

Membuat kontur autocad map 3D.
kontur merupakan garis yang menghubungkan titik titik dengan ketinggian yang sama.Kontur memiliki interval yang mempermudah mengetahui ketinggian suatu daerah sendiri.
Pembuatan kontur :
1. Menggunakan QuickGrid
2. AutoCad map 3D

~Langkah membuat kontur~
•menentukan unit dalam satuan meter di drawing unit.
•pastikan ada data excel yang akan diolah.
•membuat rumus plotting titik koordinat di excel.
•blog data yang sudah dimaukan ke rumus.
•copy ke command di AutoCad.
•ketik z di command (mengezoom titik secara otomatis).
•ketik mapcreat surface.
•blog icon dan klik points in drawing.
•klik enter.
•setting koordinat di coordinate system assignment.
•setting koordinat menjadi UTM 1984 Zona 48 N.
•setelah itu, setting interval elevasi kontur.

memunculkan label titik tersebut blog semua titik
•blok semua, setelah itu Paste di AutoCAD Map 3D
•Masukkan text dengan format berikut pada excel.
Perintah(-text), X Y (EN), Ukuran_text (bisa 0.15, 1 atau
sesuaikan), Rotasi, Text

[Daniel_Durfrainsyah]

Kesimpulan video pembelajaran Minggu 11 : pembuatan kontur dengan AutoCAD Map 3D

Kontur adalah garis yang menghubungkan titik-titik dengan ketinggian yang sama. Untuk membuat kontur kita dapat menggunakan software Quick Grid dan Autocad Map 3D.

Pembuatan kontur :
1. Pastikan Unit dalam satuan meter - dibuatkan rumus sederhana untuk plotting titik koordinat tersebut di AutoCAD Map.

Pada kolom G hanya perlu dituliskan

POINT, sedangkan pada kolom H, perlu dituliskan rumus untuk menggabungkan titik koordinat X, Y, Z/e, n, z

2. Setelah kolom G dan H terisi semua, langkah selanjutnya tinggal blok semua data di kolom G dan H, kemudian di Copy Klik Kanan dan Dasto di "Command"

3. Ketik Perintah Z dan E utk menuju lokasi titik Ketik perintah "mapcreatesurface" hingga muncul tampilan - klik icon + dan pilih "Points in drawing"

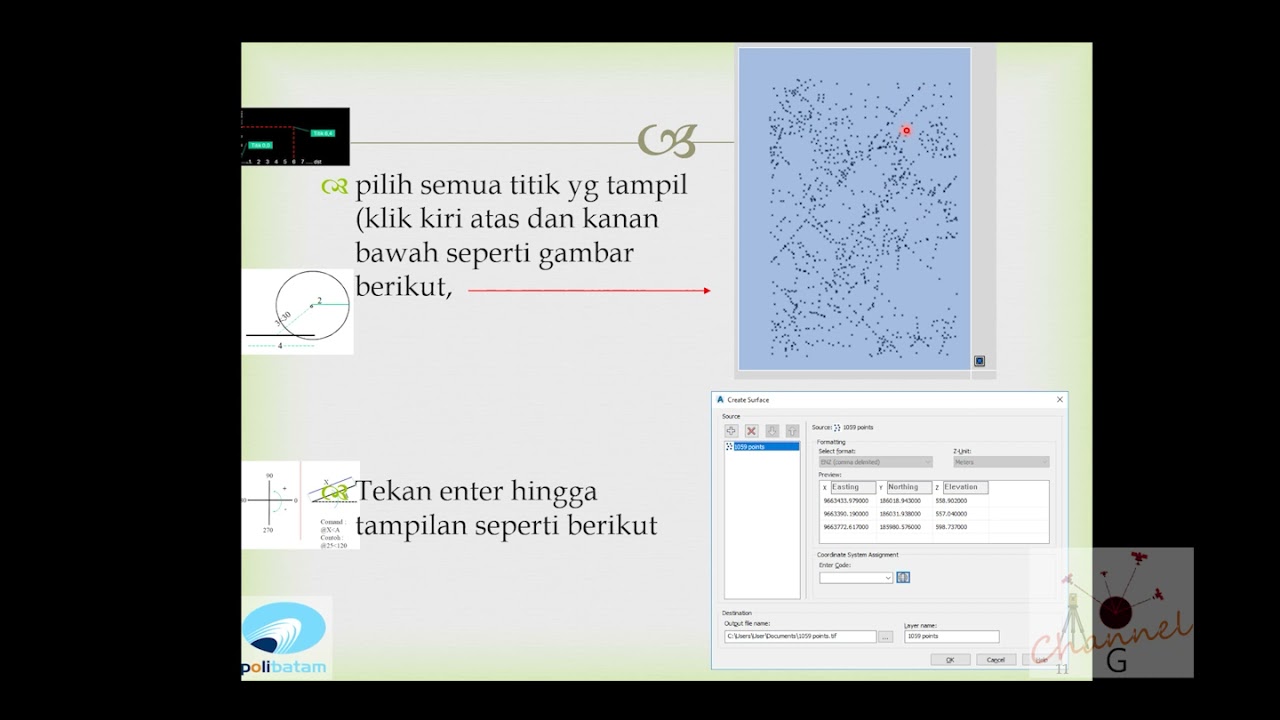

4. pilih semua titik yg tampil (klik kiri atas dan kanan)

5. Tekan enter

6. setelah itu pada jendela "Create Surface" pilih sistem koordinat pada "Coordinate System Assignment"

7. Cari Utm84-48N> select dan OK

8. Setelah muncul Permukaan, maka klik kanan pada layer >Create Contour Layer
Tetapkan interval elevasi kontur agar sesuai dan OK Menambahkan text pada Kontur dengan AutoCAD Map 3D

9. Blok semua, setelah itu Paste di AutoCAD Map 3D

10. Masukkan text dengan format berikut pada excel. Perintah(-text), X Y (EN), Ukuran_text (bisa 0.15, 1 atau
sesuaikan), Rotasi, Text

[nikenolivia_]

Membuat kontur di Autocad map 3D. Kontur merupakan garis yang menghubungkan titik-titik dengan ketinggian yang sama. Kontur memiliki interval yang mempermudah mengetahui ketinggian suatu daerah sendiri.
Dua cara Pembuatan kontur:
1. Menggunakan quick Grid
2. Autocad map 3D

Langkah-langkah membuat:
1.Menentukan unit dalam satuan meter di drawing unit.
2.Pastikan ada data Excel yang akan diolah.
3.Membuat rumus plotting titik 4.Koordinat di Excel.
4.Blog data yang sudah dimasukkan ke rumus.
6.Kopi ke command di AutoCAD.
7.Ketik z di command (mengezoom titik secara otomatis).
8.Ketik mapcreat surface.
9.Blog icon dan klik points drawing.
Klik enter.
10.Setting koordinat di coordinate system assignment.
11.Setting koordinat menjadi UTM 1984 zona 48 N.
12.Setelah itu, setting interval elevation kontur.

Cara memunculkan label titik tersebut blog semua.
1.Blog semua, setelah itu paste di Autocad map 3D.
2.Masukkan teks dengan format berikut pada Excel.
3.Perintah (-teks), X Y (EN), ukuran_text (bisa 0.15, 1 atau sesuaikan), Rotasi, Text.

[shakirak]

membuat kontur autocad map 3D.
• kontur merupakan garis yang menghubungkan titik-titik dengan ketinggian yang sama. kontur memiliki interval yang mempermudah mengetahui ketinggian suatu daerah sendiri.

• pembuatan kontur :
1. menggunakan QuickGrid
2. autoCad map 3D

• langkah membuat kontur :
1. menentukan unit dalam satuan meter di drawing unit.
2. pastikan ada data excel yang akan diolah.
3. membuat rumus plotting titik koordinat di excel.
4. blog data yang sudah dimaukan ke rumus.
5. copy ke command di AutoCad.
6. ketik z di command (mengezoom titik secara otomatis).
7. ketik mapcreat surface.
8. blog icon dan klik points in drawing.
9. klik enter.
10. setting koordinat di coordinate system assignment.
11. setting koordinat menjadi UTM 1984 Zona 48N.
12. setelah itu, setting interval elevasi kontur.

• cara memunculkan label titik tersebut blog semua titik
- blok semua, setelah itu Paste di AutoCAD Map 3D
- masukkan text dengan format berikut pada excel.
Perintah(-text), X Y (EN), Ukuran_text (bisa 0.15, 1 atau sesuaikan), Rotasi, Text

[sucidayanti]

Pembuatan Kontur dengan AutoCad Map3D
1. Pastikan Unit dalam satuan meter
2. Kemudian dibuatkan rumus sederhana untuk plotting titik koordinat tersebut di AutoCad Map
3. Pada kolom G hanya perlu dituliskan POINT, sedangkan pada kolom H perlu dituliskan rumus untuk menggabungkan titik koordinat X, Y, Z/e, n, z
4.Setelah kolom G dan H terisi semua, langkah selanjutnya tinggal blok semua data dikolom G dan H, kemudian di Copy
5.Klik Kanan dan Paste di “Command”
6.Ketik perintah Z dan E untuk menuju lokasi titik
7. Ketik perintah “mapcreatesurface” hingga muncul tampilan
8. Klik icon + dan pilih “Points in drawing”
9.Pilih semua titik yg tampil (klik kiri atas dan kanan bawah seperti gambar) setelah itu klik Enter
10 .Setelah itu pada jendela “Create Surface” pilih sistem koordinat pada “Coordinate System Assignment”
11.Cari Utm84-48N> select dan OK
12.Setelah muncul Permukaan, maka klik kanan pada layer> Create Contour Layer
13.Tetapkan interval elevasi kontur agar sesuai dan OK

[mardita_]

membuat kontur autocad map 3D.
kontur merupakan garis yang menghubungkan titik titik dengan ketinggian yang sama.Kontur memiliki interval yang mempermudah mengetahui ketinggian suatu daerah sendiri.
Pembuatan kontur :
1.menggunakan QuickGrid
2.AutoCad map 3D

Langkah membuat kontur :
-menentukan unit dalam satuan meter di drawing unit.
-pastikan ada data excel yang akan diolah.
-membuat rumus plotting titik koordinat di excel.
-blog data yang sudah dimaukan ke rumus.
-copy ke command di AutoCad.
-ketik z di command (mengezoom titik secara otomatis).
-ketik mapcreat surface.
-blog icon dan klik points in drawing.
-klik enter.
-setting koordinat di coordinate system assignment.
-setting koordinat menjadi UTM 1984 Zona 48 N.
-setelah itu, setting interval elevasi kontur.

[dzakydhiya]

Kontur adalah garis yang menguhubunglan titik titik yang mempunyai sebuah ketinggian yang sama. Membuat kontur dapat menggunakan software Quick Grud dan Autocad Map 3D.
Cara membuat kontur :
1. Pada unit gunakan satuan meter.
2. Copy data lapangan x, y, dan z yang terdapat pada excel
3. Pastekan pada kolom command yanv terdapaf pada autocad map 3d
4. Ketik " MAPCREATESURFACE" pada command
5. Pilih tamda + dan pilih point in drawing
6. Blok semua titik yang tampil lalu tekan enter.
7. Setelah itu tentukan sistem koordinatnya menggunakan " Coordinate System Assigment"
8. Lalu klik kanan pada layer
9. Tetapkan intetval ilevasi kontur
10. Tambahkan format perintah X dan Y, ukuran text, rotasi, dan text.
11. Setelah itu blok isi
12.Copy dan pastekan dalam kolom command pada cad map 3d.

[sitimarwadah]

Membuat kontur dengan AutoCAD Map 3D.
Kontur merupakan garis yang menghubungkan titik titik dengan ketinggian yang sama.Kontur memiliki interval yang mempermudah mengetahui ketinggian suatu daerah sendiri. Pembuatan kontur :
1.Menggunakan QuickGrid
2.AutoCad map 3D

Langkah dalam pembuatan kontur :
• Menentukan unit dalam satuan meter di drawing unit.
• Pastikan ada data excel yang akan diolah.
• Membuat rumus plotting titik koordinat di excel.
• Blog data yang sudah dimaukan ke rumus.
• Copy ke command di AutoCad.
• Ketik z di command (mengezoom titik secara otomatis).
• Ketik mapcreat surface.
• Blog icon dan klik points in drawing.
• Klik enter.
• Setting koordinat di coordinate system assignment.
• Setting koordinat menjadi UTM 1984 Zona 48 N.
• Setelah itu, setting interval elevasi kontur.
• Memunculkan label titik tersebut blog semua titik, setelah itu Paste di AutoCAD Map 3D
• Masukkan text dengan format berikut pada excel. Perintah(-text), X Y (EN), Ukuran_text (bisa 0.15, 1 atau sesuaikan), Rotasi, Text

[ahlansuras]

Kesimpulan video pembelajaran Minggu 11, yaitu : Pembuatan Kontur dengan AutoCAD Map3D

Kontur merupakan garis yang menghubungkan titiktitik yang mempunyai ketinggian sama.

*Pembuatan kontur dengan AutoCad Map3D :
- Pastikan Unit dalam satuan meter
- Kemudian dibuatkan rumus sederhana untuk plotting titik koordinat tersebut di AutoCad Map
- Pada kolom G hanya perlu dituliskan POINT, sedangkan pada kolom H perlu dituliskan rumus untuk menggabungkan titik koordinat X, Y, Z/e, n, z
- Setelah kolom G dan H terisi semua, langkah selanjutnya tinggal blok semua data dikolom G dan H, kemudian di Copy
- Klik Kanan dan Paste di “Command”
- Ketik perintah Z dan E untuk menuju lokasi titik
- Ketik perintah “mapcreatesurface” hingga muncul tampilan
- Klik icon + dan pilih “Points in drawing”
- Pilih semua titik yg tampil (klik kiri atas dan kanan bawah seperti gambar) setelah itu klik Enter
- Setelah itu pada jendela “Create Surface” pilih sistem koordinat pada “Coordinate System Assignment”
- Cari Utm84-48N> select dan OK
- Setelah muncul Permukaan, maka klik kanan pada layer> Create Contour Layer
- Tetapkan interval elevasi kontur agar sesuai dan OK

[filadelphiaa]

Kesimpulan dari video pembelajaran diatas adalah :
Kontur adalah garis yang menghubungkan titik-titik dengan ketinggian yang sama.
Untuk membuat kontur kita dapat menggunakan software Quick Grid dan Autocad Map 3D.
langkah-langkah membuat kontur:
1. Gunakan satuan meter pada drawing units,
2. Copy data lapangan x, y, dan z yang terdapat pada excel,
3. Setelah itu pastekan pada kolom command yang terdapat pada autocad map 3d
4. Lalu ketik “MAPCREATESURFACE” pada kolom command
5. Pilih tanda + dan pilih point in drawing
6. Blog semua titik yang tampil dan tekan enter
7. Setelah itu tentukan sistem koordinatnya menggunakan “Coordinate System Assignment”
8. Setelah muncul permukaan klik kanan pada layer > create contour layer
9. Tetapkan interval elevasi kontur agar sesuai

[ockaariandi]

Kesimpulan : pada vidio ini
Kontur merupakan garis yang menghubungkan titiktitik yang mempunyai ketinggian sama. Untuk membuat kontur kita dapat menggunakan software Quick Grid dan Autocad Map 3D.
Membuat kontur :
- Gunakan satuan meter pada drawing units,
- Copy data lapangan x, y, dan z yang terdapat pada excel,
- Setelah itu pastekan pada kolom command yang terdapat pada autocad map 3d,
- Lalu ketik “MAPCREATESURFACE” pada kolom command
- Pilih tanda + dan pilih point in drawing
- Blog semua titik yang tampil dan tekan enter
- Setelah itu tentukan sistem koordinatnya menggunakan “Coordinate System Assignment”
- Setelah muncul permukaan klik kanan pada layer > create contour layer
- Tetapkan interval elevasi kontur agar sesuai.
Memunculkan deskripsi pada point :
- Tambahkan format perintah, X & Y, ukuran text, rotasi, dan text
- Setelah itu blok isi dari format perintah, X & Y, ukuran text, rotasi, dan text
- Copy dan pastekan dalam kolom command pada cad map 3d

[hotman_]

hotman rambe
kesimpulan
cara Membuat kontur autocad map 3D.
*Kontur merupakan garis yang menghubungkan titik titik dengan ketinggian yang sama.Kontur memiliki interval yang mempermudah mengetahui ketinggian suatu daerah sendiri.
Pembuatan kontur :
a. menggunakan QuickGrid
b. AutoCad map 3D

Langkah membuat kontur :
1.menentukan unit dalam satuan meter di drawing unit.
2.pastikan ada data excel yang akan diolah.
3.membuat rumus plotting titik koordinat di excel.
4.blog data yang sudah dimaukan ke rumus.
5.copy ke command di AutoCad.
6.ketik z di command (mengezoom titik secara otomatis).
7.ketik mapcreat surface.
8.blog icon dan klik points in drawing.
9. klik enter.
10.setting koordinat di coordinate system assignment.
11.setting koordinat menjadi UTM 1984 Zona 48 N.
12.setelah itu, setting interval elevasi kontur.

memunculkan label titik tersebut blog semua titik
13.blok semua, setelah itu Paste di AutoCAD Map 3D
14.Masukkan text dengan format berikut pada excel.
Perintah(-text), X Y (EN), Ukuran_text (bisa 0.15, 1 atau
sesuaikan), Rotasi, Text-

[rizkypernadi_]

Kesimpulan:
Membuat kontur di Autocad map 3D. Kontur merupakan garis yang menghubungkan titik-titik dengan ketinggian yang sama. Kontur memiliki interval yang mempermudah mengetahui ketinggian suatu daerah sendiri.
Dua cara Pembuatan kontur:
A. Menggunakan quick Grid
B. Autocad map 3D


Langkah-langkah membuat:
1.Menentukan unit dalam satuan meter di drawing unit.
2.Pastikan ada data Excel yang akan diolah.
3.Membuat rumus plotting titik 4.Koordinat di Excel.
4.Blog data yang sudah dimasukkan ke rumus.
6.Kopi ke command di AutoCAD.
7.Ketik z di command (mengezoom titik secara otomatis).
8.Ketik mapcreat surface.
9.Blog icon dan klik points drawing.
Klik enter.
10.Setting koordinat di coordinate system assignment.
11.Setting koordinat menjadi UTM 1984 zona 48 N.
12.Setelah itu, setting interval elevation kontur.


Cara memunculkan label titik tersebut blog semua.
1.Blog semua, setelah itu paste di Autocad map 3D.
2.Masukkan teks dengan format berikut pada Excel.
3.Perintah (-teks), X Y (EN), ukuran_text (bisa 0.15, 1 atau sesuaikan), Rotasi, Text.

[muhammadhaiqal_]

Dua cara Pembuatan kontur:
1. Menggunakan quick Grid
2. Autocad map 3D

Langkah-langkah membuat:
1.Menentukan unit dalam satuan meter di drawing unit.
2.Pastikan ada data Excel yang akan diolah.
3.Membuat rumus plotting titik 4.Koordinat di Excel.
4.Blok data yang sudah dimasukkan ke rumus.
6.Kopi ke command di AutoCAD.
7.Ketik z di command (mengezoom titik secara otomatis).
8.Ketik mapcreat surface.
9.Blok icon dan klik points drawing.
Klik enter.
10.Setting koordinat di coordinate system assignment.
11.Setting koordinat menjadi UTM 1984 zona 48 N.
12.Setelah itu, setting interval elevation kontur.

Cara memunculkan label titik tersebut blog semua.
1.Blok semua, setelah itu paste di Autocad map 3D.
2.Masukkan teks dengan format berikut pada Excel.
3.Perintah (-teks), X Y (EN), ukuran_text (bisa 0.15, 1 atau sesuaikan), Rotasi, Text.

[jordyraimon]

Kontur merupakan garis yang menghubungkan titik titik yang mempunyai ketinggian sama. Untuk membuat kontur kita dapat menggunakan software Quick Grid dan Autocad Map 3D.
Cara Membuat kontur:
• Gunakan satuan meter pada drawing units
• Copy data lapangan ×, y, dan z yang terdapat pada excel
• Setelah itu pastekan pada kolom command yang
terdapat pada autocad map 3d
• Lalu ketik "MAPCREATESURFACE" pada kolom command
• gunakan tanda + dan pilih point in drawing
• Blog semua titik yang tampil dan tekan enter
• Setelah itu tentukan sistem koordinatnya
menggunakan
"Coordinate System Assignment"
• Setelah muncul permukaan klik kanan pada layer > create contour layer
• Tetapkan interval elevasi kontur agar sesuai.
Memunculkan deskripsi pada point :
- Tambahkan format perintah, X & Y, ukuran text, rotasi, dan text
- Setelah itu blok isi dari format perintah, X & Y, ukuran text, rotasi, dan text
- Copy dan pastekan dalam kolom command pada cad map 3d
