Простой трансформаторный блок питания с регулировкой напряжения и токовой защитой от перегрузки и КЗ

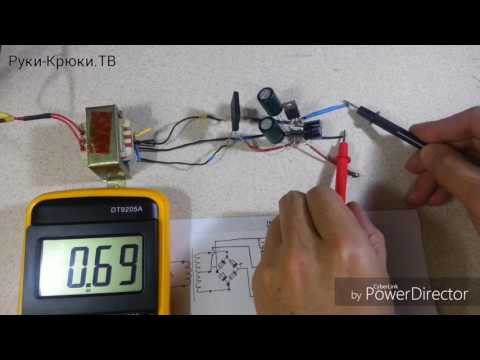

- В этом видео я показываю один из простых вариантов регулируемого блока питания с токовой защитой от перегрузки и короткого замыкания на выходе БП. Трансформаторные блоки питания имеют свои достоинства и БП на их основе до сих пор пользуются популярностью. В данном видео я привожу рабочую схему и поясняю основные моменты ее работы. Сама схема регулируемого блока питания имеет стабилизацию выходного напряжения, а также простую защиту по току, и способна уменьшать выходной ток при токовой перегрузке и коротком замыкании на выходе БП.

[nicoel.master]

Спасибо за подробные ролики. В сети полно демонстрашек, а вот грамотного рассказа днём с огнём не найти. Даже мне радисту по образованию было полезно посмотреть на конкретные решения, да и схема разобранная в подробностях всегда реально экономит время и усилия при реализации любого девайса. Удачи и успехов категорически!

[Kuiperbelt-]

Да самое главное преимущество БП на трансах в 50герц, это отсутствие помех и опасности бабахов.Будет просто вонять.Рассказываешь быстро и понятно приятным голосом.Лайк.

[vikengui]

Спасибо! Наконец-то услышал понятное объяснение зачем нужен резистор R2 и на какое напряжение можно рассчитывать в подобном БП. Похожих схем видел много, но обычно на этих вопросах внимание не заостряют

[horationelson]

Схема просто офигенна . В своей простоте . Единственно резистор R4 я перенёс-бы в разрыв минусовой шины . По рисунку между минусом С1 и нижним выводом резистора R1 . Эмиттер Т2 соответственно к минусу С1 а базу к нижнему выводу R1 . Этим можно будет добиться уменьшения просадки на нагрузке ещё на 0.6 - 0.7 вольта . Тоесть с 2 вольт просадки довести до 1.3 - 1.4 . И повысить стабилизацию напряжения . Только транзистор Т2 заменить на что нибудь по мощней . При входном напряжении 20 вольт и резисторе R2 470 ом на Т2 может выделится 230 милливатт тепла . Но это максимум . Так что может и оставить КТ315 . И ещё напряжение на TL431 надо выставлять при максимальном токе нагрузки . Тоесть так-же один вольт на R2 но на максимальном токе на выходе .

[iaefit]

Конечно лайк за труд. Современные китайские dc-bc на много переплюнули такие схемы, жизнь не стоит на месте.

[МаксимРунге]

На этих трансах от бесперебойников есть, как правило, еще одна обмотка (ток около 1 А, напряжение 20-25 В), ее можно использовать для питания схем управления. Тогда можно и полевиком порулить на всю катушку.
А вообще, у трансформаторов от бесперебойникой есть один конкретный недостаток - ток холостого хода. Он огромный (20-30 мА), и железка греется даже без нагрузки. Кому как, а я завязал с этими трансами.

[nikolympiysky]

Мужик, ты вынырнул прямо из моего детства с этим БП и с этими транзисторами!!! Ещё диодной сборки не хватает КЦ401 ну или КД212 диодов в мосте)) А так - схема на тетрадном листе и КТ315 - это прям то, с чем я в детстве ковырялся. Я такой БП делал, только без защиты. Базу КТ315 лучше запитать через резистор.

[amirbash]

Такой вопрос, после установки сглаживающего конденсатора мы получаем повышенное напряжение, которое моментально проседает под нагрузкой, как сделать так, чтобы на выходе бп были реальные значения напряжения, а не вот это плавающее значение?

[ВалентинЗюков-щй]

Коля тракторист, конечно прав. Но эта работа полезна для начинающих радиолюбителей и не только.

[Kot_Anatolyi]

БП для начинающих и сразу регулируемый стабилитрон?

[ainursagatdin]

Если вместо токоограничивающего резистора поставить переменный? Будет регулировка по току.

[АркадийМелкумян-тъ]

Здравствуйте Уважаемый.
Подскажите пожалуйста-транс.может выдать 7 амп., а схема ограничивает на 2 амп.? или я чего-то не понимаю?
С напряжением все понятно, а вот с током не понимаю.
Если не ошибаюсь обычно проблема получить большой ток а потом управлять им, а тут ток есть 7амп. блок может выдать всего 2 амп.просветите я наверное неправильно понимаю назначение схемы?
Спасибо за труд
.с уважением Аркадий Владимирович Пятигорск Россия

[pizza]

а зачем делать зарядное устройство из бесперебойника, если можно просто подключить еккумулятор на место того, что стоял изначально

[ВладимирСтанкевич-ъл]

СХЕМА моего деда (мне 60г.) ты прямо АКККАДЕМИК!!!

[СергейОр-тй]

ЗДРАВСТВУЙТЕ, Простите а где стабилитрон в сборе, его вроде бы нет, хотя на схеме нарисован и второй нюанс с диодным мостом, на видео как бут та + и - диодного моста спаяны вместе с контактами под переменное напряжение АС идущие от трансформатора, это как так возможно. Поправьте меня если я неправ!

[Антон-фь]

А если на выходе надо до 60в, нужно заменить кт315 на высоковольтный, или всё равно?

[OlegSimashkevych]

Какой плюс от tl431 по сравнению со стабилитроном именно в этой схеме?

[Dimon_Kot_]

Как раз искал подобную схему. Есть все компоненты из видео, только транс менее мощный. Но не совсем понятно, а если я хочу иметь на выходе до 3х апмер, это зависит только от того резистора со звездочкой?

[garry]

Падение напряжения на 2 в (с 15-ти до 13-ти) - это " в пределах допустимого? Да ну? Это для каких именно схем такое падение допустимо? А в чём тогда смысл стабилизатора напряжения, если такое же падение получается тупо с диодного моста? )))

[andredor]

А если в базу 829 включить переменный резистор, то можно будет ограничивать выходной ток, еще нужно учитывать то, что при маленьком выходном напряжении и большом выходном токе транзистор будет вынужден рассеивать на себе очень большую мощность.
К примеру: если с моста сняли 15 вольт и отдали в нагрузку от блока питания 5 Вольт 6 Ампер то транзистору уже придется рассеивать на себе 60 ВАтт (6А*10В), а если попытаться снять 4В 7А, то транзистор требуемые от него 77 Ватт скорее всего не переварит и помрет молодым, для этого и нужна защита по току.
Линейные стабилизаторы очень горячие и прожорливые парни.
