Фрезы T-slot и траектория шпоночный паз.

В этом выпуске будет обзор фрезы T-slot , также я покажу как в программе SolidCAM написать УП для этого инструмента, дам несколько рекомендаций и вы увидите как проходит фрезеровка на станке HAAS VF3 по такому материалу как сталь 40х!

#SolidCAM#Slotmill#Milling

00:00 О чем выпуск
00:27 Обзор фрезы
05:15 Написание УП для фрезы

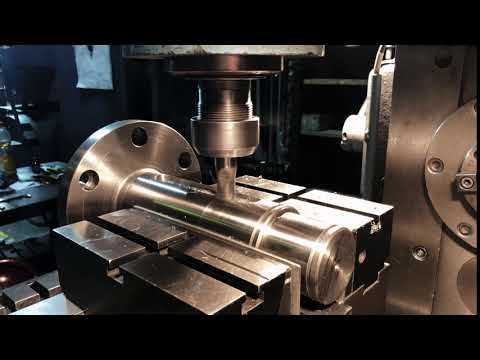

15:07 Фрезеровка на станке
16:50 Подведение итогов
17:42 Концовка

[cncfrezer]

Спасибо, все лаконично и понятно обьяснил и показал. Ждем еще видео.

[VladimirGavr]

"Нам деталь нужна вчера". Это да. Это бич России наверное...

[АлексейАлексеев-ыкц]

при попутном фрезеровании если станок имеет люфты может подрывать заготовку вместе со столом, также при попутном фрезеровании идет сначала максимальная нагрузка на зуб фрезы с последующим понижением фреза как бы одталкивается от заготовки поэтому если снанок, инстумент, приспособление не достаточно жесткий происходит сильная вибрация, при встречном фреза наоборот притягиваеться к детали и может срезать больше

[kwebek]

Любыми дисковыми фрезами, в том числе и грибковыми, я работаю встречным фрезерованием, ибо врезание зуба происходит плавное, обработка лучше чем при попутном.

[GeneralDead]

Мы делаем Т-фрезы из старых концевых тв.спл, спиливаем алмазным кругом часть спирали что бы узкая шейка получилась, оставляя внизу режущую по высоте как надо.

[АлексейАлексеев-ыкц]

быстрорезами пользуемся в основном на универсальных станках

[sid]

Есть такие же отечественные, только с напайными пластинами ТС, теоретически, можно поднять режимы, скорость.

[Radrigaaa]

Тоже пользуемся таким говнищем. Только дисковыми фрезами. Всегда имеем проблему раннего скругления режущей кромки и появлением радиуса на дне паза, которого быть не должно. Приходится очень часто менять. За неделю можем ведерко накопить таких дисков, вроде бы резать им и резать ещё, но геометрия кромки нарушена
Кстати, Эдян, если пользуешься дисковыми фрезами, буду признателен, если расскажешь с какими параметрами режешь ты. Хотя бы скорость резания, я досчитаю остальное сам потом по своему диску и попробую. Усреднённые режимы из гугла как то не катят. Имеем проблемы с износом, как описал выше

[alexandr-delosal]

Кстати они не идут на выброс, а лихо затачиваться и продолжают . Недавно работал такой резал не Т образный, паз в кармане шириной 4, 5 мм, 10 мм режущей части фрезы загрузил на всю 4, 5 мм . звук отвратительный, на рез металла не похоже в веду широкой реж части, зато не тупилась, была всего одна и то бу.

[amereka]

А чем делал обратную фаску? фрезой для ласточкиного хвоста?
Блин - минуту не досмотрел :)

[АлексейАлексеев-ыкц]

быстрорез не любит высокие обороты, я бы снизил раза в два обороты и поставил бы 0.03 на зуб,

[rikert]

я не фризировщик, можно просто спросить?как это фреза будет точить, если её режущие грани не доходят до шейки вала.

[shelby]

У всех пазов которые встречал, дно выполнено именно т-фрезой. Т.е. дно паза ровное без ступенек. Это специализированной фрезой делается?
Делал однажды т-паз точно так же вразбежку, но в дюральке. И такой же фрезой CNIC, и точно так же токарь обнижал шейку. Только паз поменьше был, 12мм. Ну и я не делал концевой фрезой углубление как у тебя, в итоге дно паза немного затиралось, поскольку торец фрезы не режущий. Тоже думал сделать углубление, но побоялся отступить от чертежа. Результат приемлемый оказался.

[Vizardik]

Эдуард, а почему вы не дали подачу сож "через инструмент" м7? Ведь так же лучше бы вымывало стружку. Ведь фреза как я заметил, закрепленна в цанговый патрон

[adir_bor]

Добренького, не Р6М5, а Р18 славились.

[DARTWADER]

Хотелось бы посмотреть на фрезу после такой работы.

[cncjohnik]

Эдуард!Здравствуйте!!! Какую Т-образную фрезу Вы могли бы посоветовать для обработки Т-паза в столе из стали 09г2с .Параметры паза :ширина паза 36мм.ширина т- слота 57мм.высота т-слота 25мм.Главное длина стола 4 метра

[eugenelightro]

Всем привет! Подскажите пожалуйста, это прижимы такие сбоку детали? Или просто упоры? Первый раз вижу такие. Видео кстати зачетное. Хоть сам и уже не работаю в солиде, но иногда интересно посмотреть на те или иные решения.

[andreyandrey]

Если срочно то сегодня, если завтра то не надо. Чпу быстроделы. Какой материал пилил ? Я чет не заметил. Оборотиков наверное можно и побольше чуток.

[yustov_]

дружище подскажи, генерирую УП а там заместо G кода, текс постпроцесора. Что делать где что поменять ?
