Dłutownica obwiedniowa Fellowsa do kół zębatych OHO-20

Dłutownica obwiedniowa Fellowsa do kół zębatych OHO-20 wyprodukowana została w Czechosłowacji przez TOS Celakovice. Maszyna posiada na wyposażeniu komplet trzpieni.
Obrabiarka charakteryzuje się półautomatycznym przebiegiem pracy i pionowym wrzecionem.
Dłutownica ma sztywną konstrukcję ramową, która wraz ze sztywnym łańcuchem kinematycznym, pozwala na wykorzystanie dużych prędkości skrawania i gwarantuje dokładność maszyny.

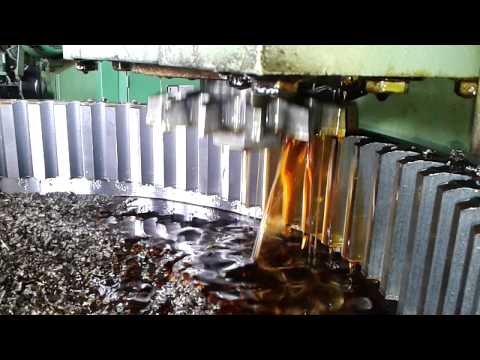

Urządzenie nadaje się w szczególności do produkcji kół zębatych o zębach prostych i skośnych, z uzębieniem zewnętrznym lub wewnętrznym, segmentów zębatych, sprzęgieł, otworów wielokrawędziowych, wałów wieloklinowych, krzywek i in.
Przystosowane jest zarówno do pracy przy produkcji seryjnej, jak i jednostkowej.
Zmiana prędkości suwaka dłutownicy następuje przez przełączenie silnika, który ma dwie prędkości oraz przez przełożenie pasów na trójstopniowym kole pasowym. Niezbędną prędkość posuwu uzyskuje się tu przez wstawienie odpowiednich kół zmianowych.

Dane ogólne maszyny :
- typ : dłutownica obwiedniowa Fellowsa do kół zębatych
- model : OHO-20

Parametry techniczne dłutownicy Fellowsa do kół zębatych OHO-20 :
- największy moduł czołowy : 4 mm
- najmniejszy moduł czołowy : 1 mm
- maksymalna średnica koła walcowego z uzębieniem zewnętrznym : 200 mm
- minimalna średnica koła walcowego z uzębieniem wewnętrznym : 14 mm
- największa ilość zębów przedmiotu obrabianego : 150
- maksymalny odstęp osi suwaka od osi stołu przy uzębieniu zewnętrznym : 160 mm
- maksymalny odstęp osi suwaka od osi stołu przy uzębieniu wewnętrznym : 50 mm
- największa szerokość dłutowanego koła dla uzębienia prostego : uzębienie zewnętrzne/bez przedłużenia ramienia korby : 50 mm
- największa szerokość dłutowanego koła dla uzębienia prostego : uzębienie wewnętrzne/z przedłużeniem ramienia korby : 40 mm
- minimalna odległość czoła wrzeciona od płaszczyzny mocowania stołu : 50 mm
- maksymalna odległość czoła wrzeciona od płaszczyzny mocowania stołu : 110 mm
- największy ciężar przedmiotu obrabianego z urządzeniem mocującym : 10 kg.
- ilość stopni skoków narzędzia : 6
- ilość skoków podwójnych narzędzia/min. : 200-630
- ilość stopni posuwu narzędzia : 8
- ilość skoków podwójnych na 1 obrót narzędzia : 478-2437
- normalna średnica narzędzia : 3"
- maksymalna średnica narzędzia : 4"
- średnica odsadzenia wrzeciona dla narzędzia przy pełnym wrzecionie 1 : 1/4"
- otwór stołu : 38 mm
- moc silnika elektrycznego : 1,5/2,2 kW
- prędkość obrotowa silnika elektrycznego : 700/1410 obr/min.
- napięcie robocze silników elektrycznych : 3 x 380 V
- całkowity pobór mocy maszyny : 2,45 kW
- powierzchnia rzutu poziomego maszyny : 950 x 1350 mm
- wysokość maszyny : 1720 mm
- ciężar maszyny z normalnym wyposażeniem : 1800 kg

Wyposażenie normalne dłutownicy Fellowsa do kół zębatych OHO-20 :
- smarowanie centralne maszyny
- instalacja chłodziwa
- urządzenie do ostrzenia noża Fellowsa
- trzpień do mocowania przedmiotu obrabianego o o średnicy 22 mm
- dwuostrzowy nóż Fellowsa
- komplet narzędzi dla obsługi
- przystawka do dźwigni wahliwej
- komplet kół zmianowych : 60 szt.
- instrukcja obsługi
