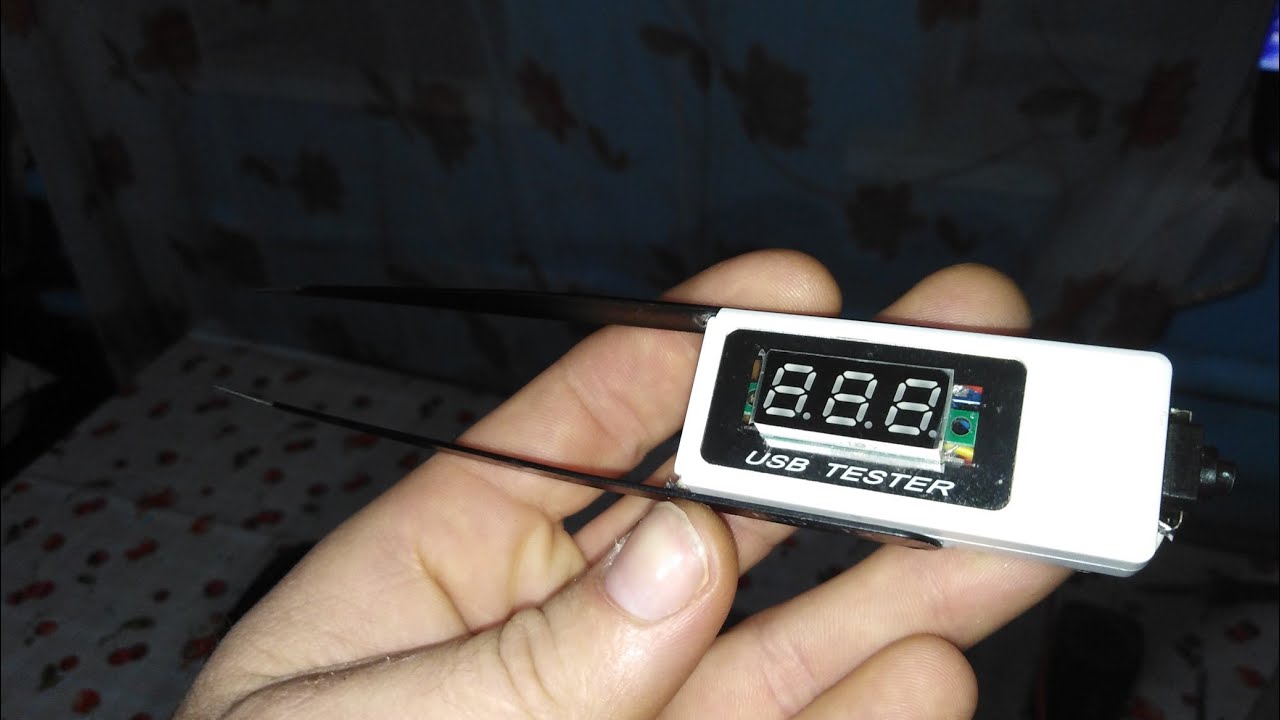

ESR тестер

Дорогие друзья, я благодарен вам за то что смотрите мои видео, за ваши лайки и за поддержку в развитии канала

ВНИМАНИЕ!!! Я забыл сказать в видео, что нужно обязательно паралельно конденсатору С4 поставить конденсатор на 0,1 мкФ. Так как без него высокая частота делает из вольтметра в "пустышку", почему я долго не мог доделать прибор

[_-A.C.-_]

Дорогие друзья, теперь мой канал есть на Яндекс Дзене, прошу вас поддержать канал вашей подпиской
а также усваиваю русскую платформу - Рутуб
Благодарю вас, друзья!!!

[stels-gi]

Понадобился и мне такой прибор, решил собрать.Все эти схемы в принципе похожи, как говорят- плюс минус.Первую схему собрал с применением трансформатора а вторую из данного ролика.Откалибровал омными сопротивлениями и составил таблицу - показаний индикатора в омы.При проверке вздувшегося конденсатора по первой схеме с трасформатором сопр. показало 4 Ом, что соотв.рез.4 Ом а на схеме из видео показало меньше 2 ух Ом, хотя делал подборку рез.в схеме.Теперь вот думаю какой же правильно показывает.Вывод сделал для себя один - они неточные и обладают нелинейной зависимостью.Надо купить китайский Т4 которому можно доверять.

[ffff-gelm]

Было собрался делать такой прибор. И запчасти заказал с Алика. Но когда присмотрелся к амперметру и что надо его соединять где то внутри или перебирать 4 резистора - отступил. У меня есть пробник на стрелке, но он очень громоздкий. Хотел что то миниатюрное.
Мужик! Собери готовый прибор! Без всяких там заморочек.

[ucan-diy]

Привет!!!! Отличная штука, сам пользуюсь, у тебя получилось очень хорошо!

[СергейГутов-хэ]

Классный прибор получился. Делайте на заказ. Я у Вас куплю

[novatorivan]

Хорошая штука, позволяет быстро проверить 👍

[vovchjkvovchik]

Лайк заслуженный за подробный обзор. Успехов тебе в твоём творчестве.

[Treicer]

Отлично! Очень хороший тестер! Обидно за аккумулятор

[NemoO]

На заряженный конденсатор попадали этим прибором?Как защита помогла?

[ИльяКировец-дв]

Полезно под такие самоделки на 3д-принтере корпус печатать.

[Радиоэлектроника]

Отлично 👍 показания бы не не прыгали было бы хорошо 👌 но можно было вместо пинцета поставить пару гнутых ржавых гвоздей)

[RadioKot_Pensioner]

Привет. Показания могут прыгать от пульсаций на выходе DC\DC.

[ИванИванов-ьъх]

Здравствуйте ! Какая напруга получается на шупах ? Частота понятно, а вот величина напряжения какая ?

[ВладиславЛистьев-вф]

Хотелось бы увидеть видео про ваш АКБ-ЛБП на который вы поставили внутренности с USB тестера)))
Думаю тоже собрать что-то подобное, но хочется в МАКСИМАЛЬНОЙ КОМПЛЕКТАЦИИ со всеми примочками на все случаи жизни😊

[TimurMamedov-hfpe]

Здравствуйте, мне понравился ваш тестер.
Как в работе после долгих месяцев? Или вы купили чтото другое?

[СерегаДубровка-пг]

Я из тестера дт 830 что-то подобное сделал, , на малых сопротивлениях до 10 ом норма, , 15 ом показания 11 уже пливет, , 👍👍👍👍👍👍

[РусланМеринович]

Какой.цефровой индикатор немагу.подобрать.

[i_goshik]

Теоретически я так понимаю, что можно и на 555-ой сделать?🤔
По поводу прыгания показаний, возможно нужно было бы дросселя в питании поставить.

[Syava]

Извиняюсь за критику, но как по мне: не удобный, хрупкий, не точный, сложный, плохо просчитанный, не настроенный и не откалиброванный, громоздкий, тяжёлый.
Китайский брехунок не хуже справляется, если войти в спец меню. Из доработок 2 диода и пинцет из контактов реле. Реализация конструкции, от силы, 5 минут. К тому же, в меню, есть возможность откалибровать и подогнать отклонения, до нужных показаний. Им тоже можно измерять не выпаивая.
MasterKit лучше, быстрее и относительно точнее, проще в реализации и калибровке, но относительно громоздок.
Измерение надо было проводить не на непонятных кондерах, а на высокоточных резисторах, тогда будет видна погрешность обоих измерителей.
При измерении кондера - его не надо держать в руках, от его нагрева - плывут характеристики. В нагретом состоянии и так понятно, что его ТХ улучшаться. Самый гемор с ними в момент запуска устройства, когда вся плата холодная и электролиты не прогрелись.
И да, зачем было использовать преобразователь? Разве не низвестно, что на выходе у него будут "шумы", всплски и выбросы? Ткнитесь осцилографом... Вместо этого 2 аккума последовательно соедините - будет чистое питание и не будут скакать цифры. 2е батареи вам прослужат в 3-5 раз дольше, чем эта конструкция с зарядкой, да и легче будет. А раз в полгода-год зарядить - это не проблема. И саморазряд будет минимальным. В зависимотси от химии, от 20 до 35% за год. Кондера на 5-100мкф, хватит, вместо того, что на 200-400, объём сократиться. Хотя с чистым питанием - думаю он не понадобиться.
Резисторы можно подпилить и залить лаком, подогнав по характеристикам.
Циферки нужны, лишь для показания ёмкости продавцу, в момент покупки новых кондёров, а он этого - не умеет, по этому, тут они нафиг не нужны. Добавляют лишь громоздкость и расход энергии.
По сути можно было и на миниатюрной стрелочной головке собрать и использовать батарейку на 1, 5в, за счёт чего конструкия "облегчилась" бы.
Ждём переделки с изменением конструкции.)))

[АндрейШило-ди]

Как колибровать этот прибор? Погрешность деталей прибора, может достигать -/+ 20%.
